Болт с шестигранной головкой: стандарты, материалы, марки и промышленное применение

Возьмите болт с шестигранной головкой, и вы получите самый распространенный промышленный крепеж на земле. Стальные рамы, блоки двигателей, корпуса кораблей, настилы мостов — везде проявляется один и тот же шестигранный профиль, затянутый с помощью одного и того же класса инструмента, которому выдерживают нагрузки, способные разрушить меньшие соединения. Такая повсеместность не случайна. Это результат геометрии, которая объединяет настоящие механические преимущества в компактной, стандартизированной форме. Но повсеместное распространение также порождает самоуспокоенность: инженеры и покупатели, которые рассматривают все болты с шестигранной головкой как взаимозаменяемые, обычно получают крепежные детали неправильного класса в критических соединениях, коррозионные разрушения в наружных узлах и несоответствия размеров, которые замедляют установку. В этом руководстве рассматриваются пять параметров, которые фактически определяют, будет ли работать болт с шестигранной головкой — стандартная система, материал, марка, обработка поверхности и пригодность для применения — так что вы можете делать выбор с уверенностью, а не с привычкой.

Что отличает болт с шестигранной головкой от других крепежных изделий

Шестигранная головка обеспечивает шесть плоских опорных поверхностей для гаечного ключа или головки. Такая геометрия позволяет применять высокий крутящий момент без соскальзывания инструмента, и это достигается с использованием инструментов, которые уже есть в каждой мастерской, полевой бригаде и на сборочной линии. Для шестигранного ключа требуется утопленное гнездо; Бит Torx требует соответствующего звездчатого профиля. Шестигранная головка работает с рожковыми ключами, накидными ключами, головками с храповым механизмом и ударными отвертками — набор инструментов практически универсален.

Стоит сохранить различие между шестигранный болт и винт с шестигранной головкой . Оба имеют шестигранную головку и хвостовик с внешней резьбой, но винты с шестигранной головкой изготавливаются с более жесткими размерными допусками и имеют под головкой шайбу. На практике болты с шестигранной головкой являются преобладающим выбором для конструкций и строительных конструкций, где гайка обеспечивает сопряженную резьбу; Винты с шестигранной головкой предпочтительны в точном машиностроении, где крепежная деталь ввинчивается непосредственно в резьбовое отверстие. Когда в спецификации указано «болт с шестигранной головкой», это почти всегда относится к более широкой категории, но подтверждение класса допуска перед заказом предотвращает проблемы с посадкой в ​​дальнейшем.

Еще одно различие: болты с внешней шестигранной головкой для промышленного применения приводятся в движение снаружи головки, в отличие от винтов с головкой под торцевой ключ, у которых привод является внутренним. Это важно при любой сборке, где пространство доступа ограничено, но возможно включение инструмента сбоку — наиболее яркими примерами являются стальные конструкции и автомобильные подрамники.

Стандартные системы: сравнение DIN, ISO и ASME

Три семейства стандартов управляют подавляющим большинством болтов с шестигранной головкой в глобальных цепочках поставок. Выбор между ними не является эстетическим решением — он влияет на размер ключа, шаг резьбы, класс допуска и трансграничную взаимозаменяемость.

Системы DIN и ISO существенно перекрываются по геометрии, но не идентичны. Практический пример: болт М10 по стандарту DIN 933 рассчитан на ключ на 17 мм, тогда как для того же номинального размера по стандарту ISO 4017 используется ключ на 16 мм. Эта разница в один миллиметр не имеет значения в мастерской с полным набором гаечных ключей, но она может вызвать задержки при установке на большой строительной площадке, где инвентарь инструментов стандартизирован. Для международных закупок указание ISO является более безопасным вариантом, поскольку оно четко сигнализирует поставщикам в любой стране об ожиданиях совместимости.

В системе ASME используются номинальные диаметры в дюймах и унифицированные национальные профили крупной (UNC) или мелкой (UNF) резьбы. В строительстве в Северной Америке и особенно при креплении фланцевых болтов для нефтегазовой отрасли, где марки материалов ASTM пересекаются со стандартами размеров ASME, эта система остается стандартной. Покупатели, осуществляющие закупки в Китае для проектов в Северной Америке, должны прямо указывать ASME B18.2.1 в заказах на поставку, поскольку китайские производители по умолчанию используют метрическую систему DIN/ISO, если не указано иное.

Выбор материала и класса прочности

Материал и марка — это отдельные решения, которые дополняют друг друга. Материал определяет базовую коррозионную стойкость и элементный состав; марка (и связанная с ней термообработка) определяет потолок механических характеристик. Выбор неправильной комбинации в любом направлении (завышение спецификации приводит к ненужным затратам, занижение спецификации создает риск неудачи) является одной из наиболее распространенных ошибок при закупках промышленного крепежа.

Углеродистая сталь марки 8,8 охватывает большинство случаев промышленного использования. Он обеспечивает прочность на разрыв 800 МПа при достаточной пластичности, его легко приобрести по всему миру, а его стоимость предсказуема. Класс 10,9 используется там, где требуется более высокий предварительный натяг в компактном соединении — типичными примерами являются компоненты автомобильной подвески и крышки коробки передач. Уровень 12,9 зарезервирован для действительно критически важных приложений с высокой нагрузкой; его более низкая пластичность по сравнению с 8,8 означает, что он более чувствителен к неправильному моменту затяжки при установке, поэтому требует более строгого контроля сборки.

Марки нержавеющей стали обменивают прочность на разрыв на устойчивость к коррозии. A4-80 (нержавеющая сталь 316) выдерживает давление 800 МПа, что эквивалентно углеродистой стали 8,8, но сохраняет эти характеристики в течение неопределенного времени в средах с высоким содержанием хлоридов, где оцинкованный болт из углеродистой стали подвергается коррозии через свое покрытие в течение нескольких месяцев. В морском и прибрежном строительстве при расчете долгосрочных затрат почти всегда предпочтение отдается нержавеющей стали, а не многократной замене крепежа из углеродистой стали.

Варианты обработки поверхности и когда их использовать

Обработка поверхности представляет собой защитный слой болта с шестигранной головкой. Даже правильная марка стали подвергнется преждевременной коррозии, если защита поверхности не соответствует условиям эксплуатации. Основной компромисс заключается между толщиной покрытия (которая влияет на соответствие размеров), коррозионными характеристиками и стоимостью.

• Гальванический цинк (блестящий цинк/БЗП) — стандартная коммерческая обработка для внутреннего или защищенного применения. Обычно толщина 5–12 мкм. Экономически эффективен и широко доступен, но обеспечивает ограниченную защиту во влажной среде или на открытом воздухе. Подходит для болтов класса 8.8 в закрытых стальных конструкциях и общем оборудовании.
• Горячее цинкование (HDG) — цинк, наносимый погружением, образующий слой толщиной 45–85 мкм, который металлургически связывается со сталью. Обеспечивает надежную защиту на открытом воздухе на протяжении десятилетий. Толстое покрытие требует допуска на резьбу (обычно класс 6AZ/6H) для обеспечения посадки со стандартными гайками. Широко используется в строительстве, инфраструктуре и сельскохозяйственном оборудовании.

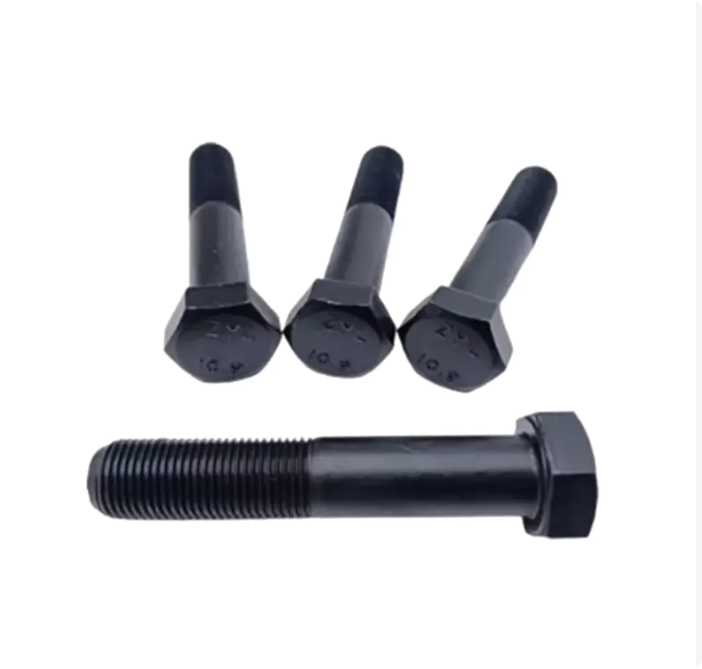

• Черный оксид — конверсионное покрытие, обеспечивающее умеренную коррозионную стойкость и уменьшающее отражение света. В основном используется в автомобильных интерьерах и инструментах, где эстетика важнее, чем долговременная защита от коррозии. Всегда наносится с дополнительным маслом или воском.
• Дакромет / геомет — цинко-алюминиевое покрытие на водной основе, нанесенное толщиной 8–12 мкм, обеспечивающее коррозионную стойкость, сравнимую с горячим цинкованием при небольшой толщине. Не влияет на посадку резьбы, что делает его предпочтительной обработкой поверхности для высококачественных болтов (10,9, 12,9), где влияние HDG на размеры неприемлемо. Широко используется в автомобильной и ветроэнергетике.

Более подробную информацию о выборе покрытия в зависимости от окружающей среды и основы см. типы обработки поверхности болтов и руководство по выбору охватывает каждый вариант применительно к конкретным условиям эксплуатации. Одно сочетание, которого следует избегать: горячее цинкование болтов класса 12,9. Процесс травления перед цинкованием создает риск водородного охрупчивания высокопрочных сталей — сочетание, которое вызвало документально подтвержденные отказы в эксплуатации в несущих соединениях.

Там, где наряду с защитой от коррозии требуется максимальная виброустойчивость, болты с шестигранным фланцем для условий с высокой вибрацией интегрируйте фланец, распределяющий нагрузку, непосредственно в геометрию головки, уменьшая зависимость от шайб с обработанной поверхностью, которые со временем могут прийти в негодность.

Применение в промышленности: строительство, автомобилестроение, морское судостроение и машиностроение.

Одна и та же базовая геометрия крепежа отвечает совершенно разным требованиям в разных отраслях. Понимание того, что требуется в каждом секторе, предотвращает ошибки в спецификациях, когда команда по закупкам одновременно осуществляет поиск для нескольких типов проектов.

Строительство и гражданская инфраструктура потребляют самый большой объем болтов с шестигранной головкой в мире. Соединения стальных конструкций в зданиях, мостах и ​​башнях регулируются стандартом ASTM F3125 (который включает в себя бывшие классы A325 и A490) в Северной Америке или EN 14399 в Европе. Это не обычные болты с шестигранной головкой — они производятся и испытываются как конструкционные крепежные детали с документально подтвержденными требованиями к испытательной нагрузке и закаленным шайбам. Строительный сектор также использует большое количество стандартных болтов с шестигранной головкой класса 8,8 для вторичных соединений, опалубки и монтажа оборудования, где не требуются спецификации конструкционных болтов.

Сборка автомобилей определяет болты с шестигранной головкой на уровне компонентов — опоры двигателя, подрамники подвески, корпуса трансмиссии и держатели тормозных суппортов имеют точные характеристики крутящего момента, которые предполагают известный класс болтов и обработку поверхности. Марка 10,9 является доминирующим выбором для соединений трансмиссии и шасси. Покрытие Dacromet широко предпочтительнее, поскольку оно сохраняет точность размеров, выдерживает циклическое изменение температуры в подкапотном пространстве и позволяет избежать риска водородного охрупчивания, связанного с гальванопокрытием высокопрочной стали.

Морские и морские применения предъявляют самые агрессивные требования к коррозии. Соляные брызги, постоянная влажность и биологические загрязнения быстро разрушают углеродистую сталь. Нержавеющая сталь A4-80 (класс 316) является стандартной спецификацией для оборудования открытой палубы, фланцев труб и корпусной арматуры. Для подводных работ или работ, предполагающих контакт с разнородными металлами, могут потребоваться дуплексные нержавеющие или экзотические сплавы, но для большинства морских работ над ватерлинией болты с шестигранной головкой А4-80 с пассивированной отделкой обеспечивают необходимый срок службы без чрезмерных затрат.

Промышленное оборудование охватывает самый широкий спектр требований. Корпуса общего изготовления и оборудования изготовлены из марки 8,8 с цинкованием. Для узлов с высоким циклом или высокой вибрацией — компрессоров, вентиляторов, корпусов насосов — лучше использовать фланцевые варианты или пары гаек с преобладающим крутящим моментом, чтобы предотвратить самоотвинчивание. Для прецизионного оборудования может потребоваться класс прочности 12.9 для достижения силы зажима, необходимой в соединении с ограниченной длиной зацепления болта.

Ключевые факторы закупок и проверки качества

Болт с шестигранной головкой надежен настолько, насколько надежен процесс его изготовления. Выбор поставщиков, обусловленный ценами, при котором отсутствует документация, создает пробелы в отслеживании, а в отраслях, где отказы крепежа влекут за собой ответственность, пробелы в бумажной документации так же проблематичны, как и пробелы в самом металле.

Любой заказ на промышленный крепеж должен сопровождаться тремя документами: протокол испытаний материала (MTR) подтверждение химического состава и результатов механических испытаний партии продукции; а отчет о проверке размеров проверка геометрии головки, формы резьбы и допусков по длине; и производителя Сертификат ИСО 9001:2015 подтверждение того, что система управления качеством, в которой был произведен болт, проверена и актуальна. Поставщики, которые не могут предоставить все три компонента по запросу, не должны участвовать в цепочке поставок критически важных приложений.

Маркировка на головке обеспечивает быструю визуальную проверку. На болтах с метрической резьбой класс (8,8, 10,9, 12,9) выбит на верхней части головки вместе с идентификационным знаком производителя. На болтах дюймовой классификации классы SAE обозначаются радиальными линиями: класс 5 — три линии, класс 8 — шесть. Отсутствие маркировки на болте, продаваемом как класс 8 или 10,9, является дисквалифицирующим дефектом — это означает, что либо болт был изготовлен не по классу, либо процесс маркировки не прошел контроль качества.

Указание класс потока заказы на покупку — это деталь, которая отличает опытных покупателей от новичков. Метрическая резьба ISO по умолчанию имеет классы точности 6g (внешняя) и 6H (внутренняя) для общего использования. Более жесткие классы (4g/4H или 5g/5H) доступны для точной подгонки, но увеличивают стоимость и продлевают время выполнения заказа. Более свободные классы (8g) иногда используются в горячеоцинкованных болтах для соответствия толщине покрытия, но их необходимо сочетать с соответствующей гайкой увеличенного размера, чтобы обеспечить правильное зацепление.

Наконец, решения по созданию пар имеют значение. руководство по сопряжению гаек и шайб охватывает принцип, согласно которому шайбы, стопорные шайбы и гайки должны соответствовать марке и отделке болта, который они сопровождают. Установка болта класса 8 с гайкой класса 2 создает слабое место в резьбе гайки; смешивание оцинкованных болтов с гайками без покрытия ускоряет гальваническую коррозию на стыке соединений. Сборка крепежа работает как система — каждый компонент в этой системе заслуживает тех же требований к спецификациям, что и сам болт.
