Полное руководство по стержням с полной резьбой: характеристики, материалы и промышленное применение

Что такое стержень с полной резьбой?

A полностью резьбовой стержень — также называемый цельнорезьбовым стержнем, шпилькой с резьбой или стержнем с непрерывной резьбой — представляет собой прямую металлическую застежку со винтовой резьбой, проходящей по всей ее длине, от одного конца к другому, без гладкого участка хвостовика. Этот непрерывный профиль резьбы отличает его от стандартных болтов или шпилек с частичной резьбой, предоставляя инженерам полную гибкость в нарезке стержня на любую необходимую длину, сохраняя при этом полное зацепление резьбы в каждой точке.

В отличие от обычных болтов, которые производятся фиксированной длины с определенной головкой, стержни с полной резьбой не имеют головки и предназначены для работы с гайками, муфтами или анкерными пластинами, установленными в любом положении вдоль стержня. Это делает их незаменимыми везде, где требуется регулируемый зажим, подвеска или натяжение в различных пролетах.

Габаритные характеристики и стандарты резьбы

Стержни с полной резьбой производятся в широком диапазоне диаметров и длин в соответствии с международно признанными стандартами. Понимание правильной спецификации имеет решающее значение для расчета нагрузки и совместимости с соответствующим оборудованием.

Общие диапазоны диаметров и длин

Стандартные метрические размеры варьируются от M6 до M64, тогда как британские размеры (UNC/UNF) обычно имеют диаметр от 1/4 до 2 дюймов. Чаще всего встречаются складские длины 1 м, 2 м и 3 м, хотя широко доступны длины, отрезанные по индивидуальному заказу, в соответствии с требованиями конкретного проекта.

Шаг резьбы и классы допусков

Для метрических стержней резьба с крупным шагом (например, M12×1,75) используется по умолчанию для общего использования в конструкциях, тогда как резьба с мелким шагом (например, M12×1,25) обеспечивает лучшую устойчивость к вибрационному ослаблению в динамических средах. Классы допуска 6g (внешний) и 6H (внутренний) представляют собой стандартную коммерческую пригодность. Для прецизионных или аэрокосмических применений установлены более жесткие допуски 4h/4H, чтобы минимизировать люфт резьбы и обеспечить точную передачу нагрузки.

Варианты материалов и выбор марки

Выбор материала напрямую определяет прочность на разрыв, коррозионную стойкость и рабочую температуру стержня с полной резьбой. Выбор правильного класса предотвращает преждевременный выход из строя и обеспечивает долгосрочную структурную целостность.

Углеродистая сталь и легированная сталь

Стержни из низкоуглеродистой стали (класс 2/DIN 4,6) имеют минимальную прочность на разрыв 400 МПа и подходят для легких условий эксплуатации внутри помещений. Среднеуглеродистые марки, такие как ASTM A307 и SAE Grade 5 (DIN 8.8), повышают прочность на разрыв примерно до 830 МПа , что делает их подходящими для соединений стальных конструкций. Прутки из высокопрочной легированной стали — класса B7 (ASTM A193) или DIN 10,9 — достигают прочности на разрыв, превышающей 1000 МПа Они предназначены для сосудов под давлением, фланцевых соединений и анкеровки тяжелых конструкций, где постоянство испытательной нагрузки имеет первостепенное значение.

Нержавеющая сталь

Аустенитная нержавеющая сталь — прежде всего А2 (304) и А4 (316) — стандартный выбор для агрессивных сред. Стержни A4-70 обеспечивают минимальную прочность на разрыв 700 МПа, а также превосходную устойчивость к точечной коррозии, вызванной хлоридами, что делает их предпочтительным вариантом для морских, прибрежных, пищевых и химических установок. Дуплексные марки, такие как 2205, обладают более высокой прочностью (~900 МПа) и превосходной коррозионной стойкостью по сравнению со стандартом 316.

Другие специальные материалы

• Латунь (C36000): Используется в электрической и сантехнической арматуре для обеспечения хорошей проводимости и коррозионной стойкости в водных системах.
• Титан марки 5 (Ti-6Al-4V): Чрезвычайно высокое соотношение прочности к весу и исключительная коррозионная стойкость, специально предназначенные для конструкций имплантатов в аэрокосмической и медицинской отраслях.
• Стекловолокно/GFRP: Непроводящие и немагнитные резьбовые стержни для электрических распределительных устройств, аппаратов МРТ и химических резервуаров, где металлические крепления запрещены.

Обработка поверхности и защитные покрытия

Стержни из голой углеродистой стали с полной резьбой требуют защиты поверхности для предотвращения коррозии во время эксплуатации. Правильный выбор покрытия зависит от воздействия окружающей среды, рабочей температуры, а также от того, будет ли стержень заделан в бетон или подвергаться воздействию химикатов.

• Гальваника цинка (блестящий цинк): Обеспечивает 5–8 мкм цинка для мягких условий в помещении; подходит для мебели, кронштейнов HVAC и стеллажей.
• Горячее цинкование (HDG): Откладывает цинк толщиной 45–85 мкм, обеспечивая надежную защиту при применении на открытом воздухе, под землей и в бетоне. Соответствует ASTM A153/ISO 1461.
• Механическое цинкование: Альтернатива холодному процессу для получения однородных покрытий на высокопрочных стержнях, где возникает проблема водородного охрупчивания в результате гальваники (обычно класс B7 и выше).
• Покрытие Dacromet/geomet: Покрытие из цинковых чешуек, не содержащее хрома, обеспечивающее устойчивость к солевому туману более 1000 часов — предпочтительно в автомобильных и морских строительных работах.
• Покрытие ПТФЭ (тефлон): Уменьшает трение резьбы и предотвращает истирание в узлах из нержавеющей стали, обеспечивая равномерное приложение крутящего момента.

Промышленное применение в ключевых секторах

Универсальность стержней с полной резьбой делает их одними из наиболее широко используемых крепежных изделий в промышленном и строительном строительстве. Их возможность обрезаться на месте и регулироваться с помощью стандартных гаек устраняет необходимость иметь на складе десятки болтов различной длины.

Структурное строительство и гражданское строительство

В стальном каркасе, анкерные болты Изготовленные из стержней с полной резьбой (обычно ASTM F1554 класса 36 или 55), заливаются в бетонные фундаменты для крепления опорных плит колонн, оснований машин и сборных железобетонных панелей. Конфигурация с цельной резьбой позволяет регулировать длину выступающего конца после схватывания бетона путем обрезки или выбора положения гайки. Системы сейсмических распорок для подвесных потолков, трубопроводов и воздуховодов в значительной степени полагаются на подвесные стержни с резьбой в сочетании с балочными зажимами и шестигранными накидными гайками для достижения соответствия нормам раскосов в соответствии с требованиями NFPA 13 и IBC.

Механическая и перерабатывающая промышленность

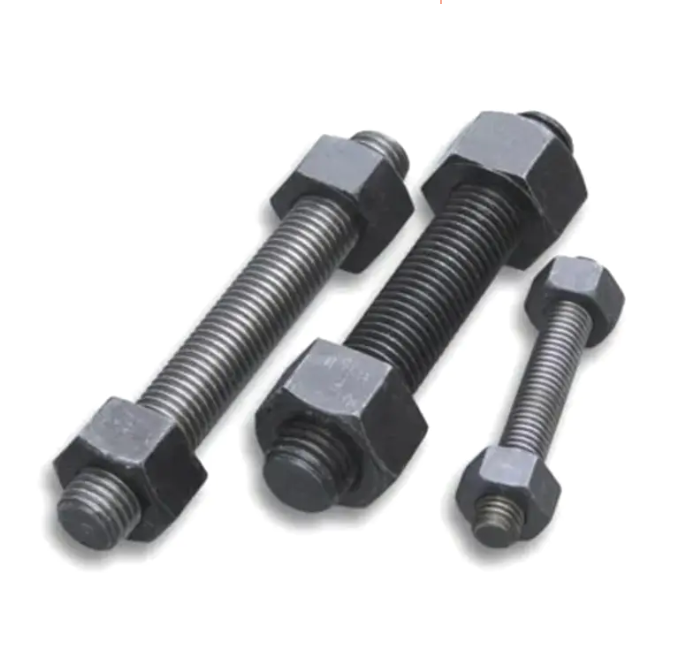

Во фланцевых узлах высокого давления на нефтеперерабатывающих и нефтехимических заводах используются шпильки B7 — форма стержня с полной резьбой — в сочетании с тяжелыми шестигранными гайками B2H для обеспечения герметичного уплотнения фланцевых соединений ASME B16.5 и B16.47. Рабочая температура может достигать 450°C, при этом содержание хромомолибденового сплава в материале B7 сохраняет предел текучести, который полностью потеряла бы простая углеродистая сталь. В энергетическом секторе стержни M72 и M80 используются для натяжения болтов корпуса турбины с помощью гидравлических натяжителей, обеспечивая равномерное сжатие прокладки по всей окружности поверхности фланца.

Монтаж электрических и механических систем

Подрядчики инженерных систем (механические, электрические и сантехнические работы) широко используют стержни с резьбой 3/8 дюйма и 1/2 дюйма для подвешивания стоек кабелепроводов, кабельных лотков и трасс труб к элементам конструкции. Стержень обрезается до необходимой длины и снабжается зажимами для кабелепровода или трубными ремнями, обеспечивая чистое, регулируемое и соответствующее нормам решение для поддержки. В распределительных устройствах и трансформаторных помещениях неметаллические резьбовые стержни из стекловолокна используются для крепления шин и изоляторов там, где требуется электрическая изоляция между опорной конструкцией и токоведущими компонентами.

Мебель, торговое оборудование и архитектура

Современный архитектурный и торговый дизайн интерьера использует открытые стержни с резьбой из нержавеющей стали в качестве продуманного элемента дизайна в стеллажных системах, мезонинных балюстрадах, натяжных стеклянных перегородках и решетках подвесных потолков. Чистый линейный профиль полированного стержня из нержавеющей стали M12 или M16 A4 в сочетании с куполообразными гайками и декоративными шайбами ​​создает минималистическую эстетику, одновременно структурно функциональную и визуально изысканную.

Рекомендации по установке и рекомендации по затяжке

Правильная установка стержней с полной резьбой обеспечивает достижение и поддержание заданной силы зажима. Несколько практических советов снижают риск недостаточного натяжения, срыва резьбы или расслабления соединения:

• Глубина зацепления резьбы: Для соединения сталь-сталь требуется минимальная длина зацепления, равная 1 номинальному диаметру; 1,5× рекомендуется для обработки стали в более мягких материалах, таких как алюминий или чугун.
• Смазка: Нанесите смазку для резьбы или противозадирный состав — особенно важно для узлов из нержавеющей стали, чтобы предотвратить истирание. Смазка снижает крутящий момент, необходимый для достижения заданного предварительного натяга, на 30%.
• Спецификация крутящего момента: Всегда затягивайте в соответствии с классом крепежа и значением, соответствующим размеру. Например, для стержня M16 класса 8,8 требуется примерно 195 Нм в сухом состоянии и 150 Нм со смазкой для достижения пробной нагрузки 75%.
• Выбор соединительной гайки: При соединении двух секций стержня используйте накидную гайку по всей длине (длиной минимум 3 диаметра), а не стандартную шестигранную гайку, чтобы обеспечить достаточную площадь контакта резьбы под нагрузкой.
• Устойчивость к вибрации: В условиях динамических нагрузок дополните стандартные шестигранные гайки контргайками с нейлоновой вставкой (ISO 7042), зубчатыми фланцевыми гайками или клеем для фиксации резьбы, чтобы предотвратить ослабление.

Следование этим практикам последовательно снижает количество отказов соединений, упрощает доступ для технического обслуживания в будущем и гарантирует, что выбранная марка стержня с цельной резьбой будет работать с номинальной производительностью на протяжении всего расчетного срока службы конструкции или оборудования.
