Как геометрия фланцевого зуба создает силу, предотвращающую расшатывание без второстепенных компонентов

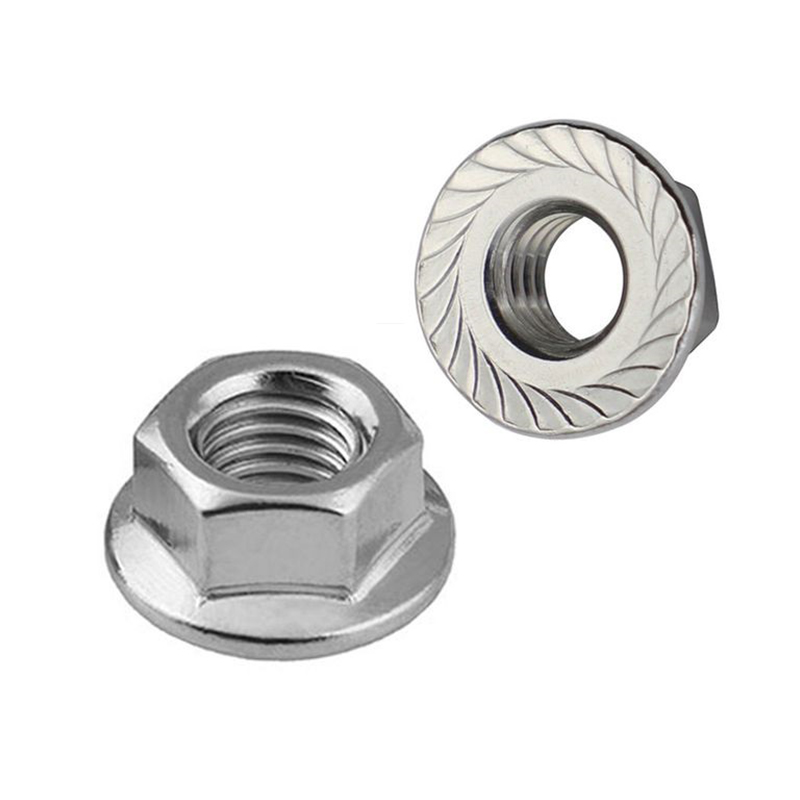

Механизм предотвращения расшатывания Шестигранная фланцевая гайка Нескользящие гайки Конструкция принципиально отличается от методов с преобладающим крутящим моментом, таких как нейлоновые вставки или стопорные гайки с деформированной резьбой. Вместо того, чтобы увеличивать сопротивление вращению внутри резьбового соединения, зубчатый фланец действует на поверхности подшипника — поверхности контакта между гайкой и подложкой — путем преобразования осевой нагрузки зажима в механическую блокировку, которая сопротивляется вращению непосредственно на поверхности соединения. Это различие имеет значение, поскольку ослабление поверхности подшипника (вращение, вызванное поперечным вибрационным проскальзыванием между поверхностью гайки и подложкой) является доминирующим механизмом ослабления в узлах с высокой вибрацией, а не ослабление поверхности сопряжения резьбы, которое является вторичным эффектом.

Зубцы на поверхности фланца имеют особый асимметричный профиль зубьев: передняя кромка (в направлении затяжки) имеет пологий угол наклона примерно 15–20°, а задняя кромка (в направлении ослабления) почти радиальная, с углом торца 75–90°. Эта асимметрия является ключом к функции предотвращения скольжения. Во время затяжки неглубокий наклон позволяет зубу подниматься над поверхностью подложки, не создавая чрезмерного крутящего момента при установке. Во время любого обратного вращения, вызванного вибрацией, почти радиальная задняя поверхность зацепляется за неровности подложки почти перпендикулярно движению, создавая сопротивление фиксации, которое увеличивается пропорционально нагрузке зажима, прижимающей фланец к подложке. С практической точки зрения это означает, что чем выше предварительная нагрузка болта, тем эффективнее зацепление против ослабления — противоположное поведение по сравнению с методами, основанными на трении, которые ухудшаются по мере потери предварительной нагрузки из-за заделки или релаксации.

Глубина зубьев и количество зубьев на единицу окружности — это две переменные, которые определяют запирающий момент на поверхности подшипника для заданной нагрузки зажима. В гайках с зубчатым фланцем DIN 6923 используется глубина зубьев примерно 0,2–0,4 мм в зависимости от номинального диаметра, а количество зубьев обычно составляет 30–60 зубьев по периметру фланца. Такая геометрия обеспечивает коэффициент запирающего момента — отношение момента сопротивления откручиванию к приложенной нагрузке зажима — примерно 0,08–0,15, что достаточно для предотвращения ослабления в условиях испытаний на вибрацию Юнкера (DIN 65151), которые заставляют стандартные шестигранные гайки полностью отпустить в течение 30 секунд после возникновения вибрации.

Класс прочности 8,8 по сравнению с 10,9 для фланцевых гаек: несущая способность, твердость и взаимодействие с подложкой

Выбор между классом 8.8 и классом 10.9 для нескользящих гаек с шестигранной фланцевой гайкой в узлах с высокой вибрацией включает в себя соображения, выходящие за рамки простой несущей способности. Поскольку зубчатый фланец опирается на проникновение зуба в поверхность подложки для создания механизма блокировки, соотношение твердости между фланцем гайки и сопрягаемой поверхностью так же важно, как значения растягивающей и пробной нагрузки, используемые в расчетах конструкции соединения. Зубья фланцевой гайки, которая слишком мягка по отношению к подложке, будут деформироваться подложкой, а не проникать в нее, создавая гладкую, плоскую поверхность контакта без механического зацепления. Гайка, которая является чрезмерно твердой по отношению к мягкой подложке, скорее будет долбить ее, чем зацеплять ее, образуя металлический мусор и создавая концентрации напряжений, которые вызывают усталостные трещины в материале подложки вокруг отверстия для крепежа.

Фланцевые гайки класса 10.9 в автомобильной и строительной технике предъявляют дополнительные технологические требования, которые часто упускаются из виду при закупках: при гальванопокрытии они должны подвергаться обжигу для облегчения водородного охрупчивания при температуре 190–210°C в течение как минимум 4 часов в течение 4 часов после нанесения покрытия, как указано в ISO 4042. При HRC 32–39 матрица из углеродистой стали подвержена абсорбции водорода в процессе кислотного травления и гальванопокрытия, что может вызвать замедленное хрупкое разрушение. при длительной растягивающей нагрузке — иногда через несколько часов или дней после установки. Для применений с высокой вибрацией, где усталостная долговечность является определяющим критерием отказа, использование покрытия Dacromet или механического цинкования для фланцевых гаек класса 10.9 полностью устраняет этот риск, поскольку ни один из этих процессов не предполагает воздействия кислоты или электролитического образования водорода.

Состояние поверхности подложки и его влияние на работу зубчатого фланца в процессе эксплуатации

Долгосрочные характеристики защиты от ослабления нескользящих гаек с зубчатыми фланцами более чувствительны к состоянию поверхности основания, чем указано в большинстве спецификаций по установке. Глубина зацепления зубцов — обычно 0,2–0,4 мм — означает, что поверхностные покрытия, прокатная окалина, слои краски и продукты коррозии между фланцем и подложкой могут фундаментально изменить механизм блокировки. Когда зубья фланца входят в контакт через сжимаемый или рыхлый промежуточный слой, а не непосредственно в основной металл, первоначальная установка кажется правильной, но фиксирующая геометрия поддерживается покрытием, а не подложкой. По мере того, как покрытие расползается или разрушается под воздействием вибрации и термоциклирования, зацепление зубьев постепенно теряется без каких-либо видимых изменений на головке гайки.

• Слои краски и грунтовки — Органические покрытия общей толщиной примерно 80–100 мкм (обычный диапазон для грунтовок для конструкционной стали и верхнего покрытия) не позволят зубчатым зубьям достичь основного металла во время установки при стандартных значениях крутящего момента. Для соединений окрашенных стальных конструкций с использованием нескользящих гаек с шестигранной фланцевой гайкой зону крепления следует замаскировать во время окраски или выполнить точечную операцию, чтобы обнажить оголенный металл в области контакта с шайбой перед установкой. Это стандартная практика при сборке кузова автомобиля в белом цвете, когда окрашенные панели крепятся с помощью зубчатых фланцевых гаек, но ее часто игнорируют при установке стальных конструкций на месте, где подготовка поверхности менее контролируема.
• Горячеоцинкованные поверхности — Слой сплава цинка и железа, подвергнутый горячему цинкованию (обычно 45–85 мкм, твердость примерно 150–250 HV), значительно мягче, чем сталь с зубчатыми фланцами. Проникновение зуба в оцинкованную основу более глубокое и полное, чем в конструкционную сталь без покрытия, что полезно для первоначального зацепления. Однако более низкая усталостная прочность слоя цинка означает, что повторяющаяся вибрационная нагрузка может привести к постепенному расширению отпечатков зубов в цинке за счет микропластической деформации, постепенно уменьшая механическое сцепление. В соединениях оцинкованных стальных конструкций, подвергающихся длительной динамической нагрузке, рекомендуется периодическая проверка крутящего момента каждые 12 месяцев в рамках графика технического обслуживания.
• Подложки из алюминиевого сплава — Корпуса двигателей и отливки строительной техники из алюминиевого сплава (обычно литья под давлением 6061-T6 или A380) имеют твердость основания HRB 60–75 — на нижней границе эффективного диапазона зацепления фланцевой гайки класса 8,8. Для алюминиевых подложек уменьшение шага зубьев (увеличение количества зубьев) и использование фланца большего диаметра распределяет нагрузку зацепления на большее количество зубьев и предотвращает локальную деформацию подложки, которая позволила бы гайке полностью закрепиться и со временем потерять свою функцию предотвращения ослабления. В некоторых случаях дополнительно требуется вставка из закаленной стали или невыпадающая шайба между зубчатым фланцем и алюминиевой поверхностью, чтобы обеспечить совместимую твердость без ущерба для фиксирующего механизма.

Являясь производителем с большим опытом поставок прецизионных крепежных изделий для автомобильной промышленности, где зубчатые фланцевые гайки используются в условиях высокой циклической вибрации, а контроль состояния поверхности является неотъемлемой частью производственного процесса, компания Shanghai Soverchannel Industrial Co., Ltd. в рамках своей поддержки клиентов предоставляет инженерно-технические рекомендации по совместимости подложек, гарантируя, что указанные нескользящие гайки с шестигранной фланцевой гайкой будут работать так, как задумано, на протяжении всего срока службы узла.

Пределы повторного использования и критерии проверки зубчатых фланцевых гаек в приложениях с высокой надежностью

Гайки с зубчатым фланцем более ограничены в повторном использовании, чем стандартные шестигранные гайки, однако процедуры технического обслуживания и ремонта в строительной технике и ремонте двигателей часто рассматривают их как компоненты, допускающие повторное использование. Понимание механики износа зубьев и критериев проверки, определяющих границы повторного использования, имеет важное значение для поддержания надежности соединений в тех случаях, когда отказ от ослабления имеет значительные последствия для безопасности или эксплуатации.

Каждый цикл установки пластически деформирует кончики зубьев, когда они внедряются в основу, и вызывает микроабразию на боковых сторонах зубьев во время затягивающего вращения. После первой установки геометрия зуба частично изменяется: околорадиальные задние поверхности, обеспечивающие сопротивление расшатыванию, слегка закругляются в процессе заделки, а отпечатки подложки от первой установки остаются в виде неглубоких выемок. При повторной установке в том же месте зубы повторно зацепляются с существующими оттисками с меньшей пластической деформацией, что приводит к уменьшению эффективной глубины зацепления зубов и более низкому коэффициенту запирающего момента по сравнению с первой установкой. Исследования зубчатых фланцевых гаек DIN 6923 в автомобильной промышленности показывают, что коэффициент запирающего момента снижается примерно на 15–25 % между первой и второй установкой и еще на 10–15 % в каждом последующем цикле.

• Критерии визуального контроля для повторного использования — На кончиках зубов не должно быть видимых закруглений или уплощений при просмотре под 10-кратным увеличением. На опорной поверхности фланца не должно быть радиальных задиров шириной более 0,1 мм, которые указывают на чрезмерное проскальзывание во время предыдущей установки. Любые признаки деформации фланца — видимое искажение геометрии «плоско-плоскость» или неперпендикулярность поверхности фланца оси резьбы — являются основанием для браковки независимо от количества циклов обслуживания.
• Максимальное количество циклов повторного использования в зависимости от критичности приложения — Для автомобильных соединений, важных для безопасности (подвеска, рулевое управление, тормозная система), фланцевые гайки DIN 6923 обычно считаются одноразовыми компонентами и должны заменяться при каждой разборке. Для общестроительной техники и монтажа двигателей практическим пределом являются два цикла установки, прежде чем эффективность блокировки упадет ниже порога для эксплуатации, подверженной вибрации. Соединения стальных конструкций, которые затягиваются только один раз и никогда не ослабляются намеренно, не подпадают под ограничения по циклу повторного использования, но должны проверяться на предмет разрушения зубьев, вызванного коррозией, во время планового технического обслуживания.
• Рекомендации по повторному использованию подложек — Даже если установлена новая фланцевая гайка, поверхности подложки с ранее нанесенными зубьями оказывают меньшее сопротивление зубьям новой гайки, чем исходный материал. В критических случаях, требующих гарантированных характеристик фиксации при повторной сборке, поверхность подложки в зоне крепления должна быть восстановлена ​​путем механической обработки или шлифования, чтобы обнажить свежую опорную поверхность, или должна быть установлена ​​закаленная шайба, чтобы создать новую контактную поверхность без изменения элемента конструкции.

Используя систему полного контроля, разработанную за годы точного производства крепежных изделий для автомобильного сектора, компания Shanghai Soverchannel Industrial Co., Ltd. производит нескользящие гайки с шестигранными фланцевыми гайками в соответствии с размерными и механическими требованиями DIN 6923 с документированной проверкой геометрии зубьев, предоставляя клиентам, работающим в автомобилестроении, строительной технике, двигателях и стальных конструкциях, отслеживаемость качества, необходимую для высоконадежной фиксации с момента первой установки до указанного срока службы.
