Почему номер класса болта на самом деле говорит вам о формуле прочности

Двухзначный класс прочности, указанный на головке каждого высокопрочного болта, не является произвольным — он кодирует два механических свойства в одной маркировке. В качестве примера возьмем марку 10,9: первая цифра 10 указывает минимальный предел прочности на разрыв 1000 МПа, а цифра после десятичной запятой 9 представляет отношение текучести к растяжению 0,9, что дает минимальный предел текучести 900 МПа. Марка 8,8 следует той же логике — растяжение 800 МПа, текучесть 640 МПа. Эта система, стандартизированная по стандарту ISO 898-1 и соответствующая китайскому стандарту GB/T 3098.1, означает, что инженеры могут считывать параметры несущей способности непосредственно по маркировке головки, не обращаясь к отдельной таблице данных.

Для соединений стальных конструкций в стандартах GB/T 1228 и GB/T 3632 указаны два класса: 8,8 и 10,9. Марка 10,9 обеспечивает примерно на 30 % большую прочность на растяжение, чем 8,8, при цене на 25–40 % дороже — компромисс, который имеет смысл в конструкциях высотных зданий, крышах с длинными пролетами и тяжелых промышленных платформах, где уменьшение количества болтов также уменьшает количество просверленных отверстий и сохраняет поперечное сечение элемента. С другой стороны, класс 8,8 остается стандартным для изготовления общих конструкций: он экономически эффективен, широко доступен во всех стандартных размерах от M12 до М36 и достаточен для большинства соединений балки с колонной при умеренной нагрузке.

Одно важное уточнение: более высокий балл не всегда означает лучший. По мере увеличения прочности вязкость снижается, а чувствительность к водородному охрупчиванию возрастает. Выбор класса 10,9, где достаточно 8,8, увеличивает стоимость и увеличивает риск коррозии под напряжением в агрессивных средах. Правильный подход — согласовать класс прочности с расчетной нагрузкой на соединение и коэффициентом безопасности при проектировании конструкции, а не завышать требования для уверенности.

Большой шестиугольный или крутильный сдвиг: выбор правильного типа соединения для вашего проекта

Высокопрочные болты стальной конструкции выпускаются в двух основных конфигурациях для использования в конструкциях в соответствии с китайскими национальными стандартами, и выбор между ними влияет на скорость установки, стоимость и результаты контроля качества больше, чем первоначально думает большинство инженеров.

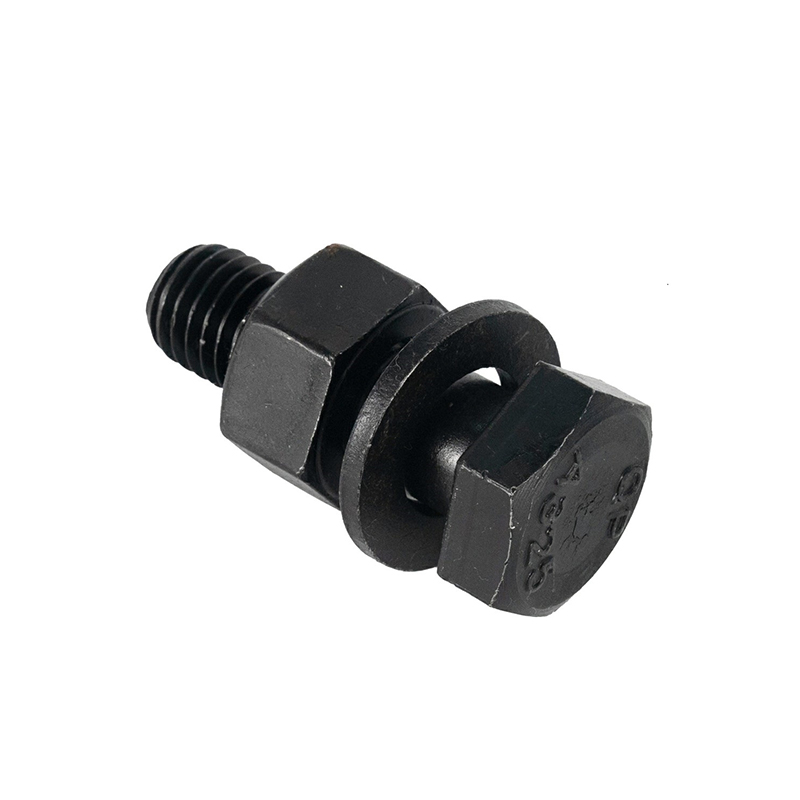

Большие шестигранные высокопрочные болты (GB/T 1228)

Большие шестигранные болты являются более традиционным типом и используются вместе с подходящими гайками и закаленными шайбами. Предварительное натяжение достигается применением калиброванного крутящего момента с помощью динамометрического ключа. Это дает монтажнику точный контроль, что делает их подходящими для соединений, несущих динамические нагрузки — подкрановых балок, настилов мостов и конструкций, подверженных вибрации или циклическим нагрузкам. Метод контроля крутящего момента требует строгого соблюдения спецификаций: недостаточная затяжка оставляет недостаточное предварительное натяжение, а чрезмерная затяжка может привести к поломке болта или сорванию резьбы. В крупных проектах калибровку динамометрического ключа необходимо проверять ежедневно.

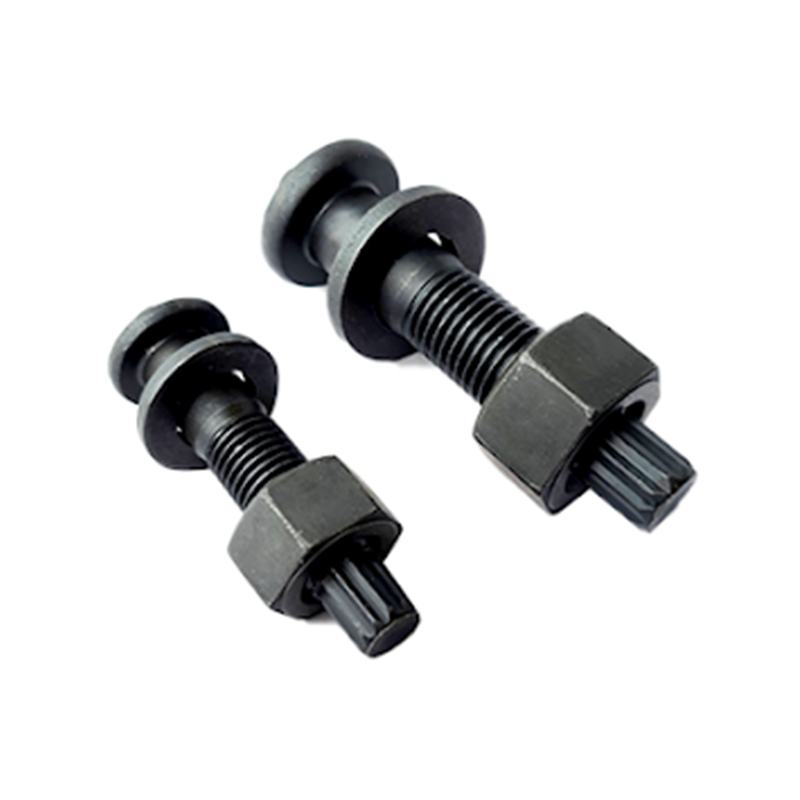

Торсионные срезные высокопрочные болты (GB/T 3632)

Торсионные срезные болты имеют хвостовик на конце хвостовика. Во время установки специальный электрический ключ одновременно захватывает и гайку, и шпильку. По мере затяжки шпилька срезается в заранее подготовленной канавке с головкой именно тогда, когда болт достигает заданного предварительного натяжения, что исключает необходимость измерения крутящего момента. Срезанный хвостик является визуальным подтверждением того, что установка завершена и правильна. Этот механизм с самоиндикацией значительно ускоряет проверку торсионных срезных болтов в полевых условиях и снижает зависимость от навыков оператора. Их предпочитают в высотных зданиях и большепролетных металлоконструкциях, где эффективность монтажа напрямую влияет на график строительства.

Практический компромисс прост: торсионные срезные болты стоят дороже за штуку и требуют специальных электрических ключей. Если ключ выходит из строя на месте, работа останавливается. Болты с шестигранной головкой большего размера более универсально совместимы со стандартными инструментами и являются лучшим выбором, когда доступность инструмента неопределенна или когда конструкция соединения требует повторной затяжки во время поэтапного строительства.

Что на самом деле происходит закалка и отпуск со стальными болтами и почему это важно для структурных соединений

Фраза «закаленный и отпущенный» встречается практически во всех спецификациях высокопрочных болтов, включая GB/T 1228, GB/T 3632 и их международные эквиваленты. Понимание того, чего на самом деле достигает этот цикл термообработки, а не рассмотрение его как общего требования к качеству, помогает инженерам по закупкам оценить возможности поставщика и избежать сбоев в критических соединениях.

Закалка включает нагрев болта до температуры выше 880–960 ° C (в зависимости от состава сплава) до тех пор, пока легирующие элементы, такие как хром, молибден и титан, полностью не растворятся в стальной матрице. Затем болт быстро охлаждают в жидкой среде, превращая микроструктуру в твердую, но хрупкую мартенситную фазу. На этом этапе болт имеет максимальную твердость, но опасно подвержен растрескиванию под нагрузкой. Сразу следует отпуск: болт повторно нагревают до 420–600°С для снятия внутренних напряжений и преобразования хрупкого мартенсита в тонкоотпущенную структуру сорбита. Это восстанавливает ударную вязкость, сохраняя при этом повышенную прочность, достигнутую при закалке.

Температура отпуска является ключевой переменной, определяющей окончательный баланс между прочностью и ударной вязкостью. Для болтов, работающих в условиях низких температур — например, в стальных конструкциях, расположенных на открытом воздухе в северном климате, — закалка должна обеспечивать микроструктуру класса 1–3,5 при металлографическом контроле, обеспечивающую достаточную ударную вязкость при минусовых условиях. Для болтов класса 8.8 с диаметром резьбы, превышающим M20, в соответствии с китайскими стандартами требуются материалы из легированной стали и протоколы вакуумной закалки, чтобы гарантировать достаточную прокаливаемость по всему поперечному сечению болта.

В компании Shanghai Soverchannel Industrial Co., Ltd. и ее производственном предприятии Nantong Jinzhai Hardware Co., Ltd. процесс закалки и отпуска интегрирован в комплексную систему контроля, основанную на многолетнем опыте работы в автомобильной промышленности — отрасли, где требования к характеристикам болтов, пожалуй, более строгие, чем в большинстве конструкционных применений. Та же металлургическая дисциплина, которая применяется к автомобильным крепежам, применяется к каждому производимому нами высокопрочному болту для стальных конструкций, от M12 до M36, с уровнями производительности 8,8 и 10,9.

Как выбор диаметра болта влияет на эффективность соединения в соединениях стальных конструкций

Выбор правильного диаметра болта — это не просто подбор размера отверстия в соединительной пластине — он напрямую влияет на способность соединения к сдвигу, чистую площадь сечения соединяемого элемента и количество болтов, необходимых для передачи расчетной нагрузки. На практике проекты, начиная от легких промышленных стальных рам и заканчивая длиннопролетными фермами крыш, требуют выбора разных диаметров, даже в диапазоне M12–M36.

• М16 и М20 являются «рабочими лошадками» для более легких стальных конструкций — соединений второстепенных балок, прогонов, связей и опорных плит колонн в малоэтажных промышленных зданиях. M20 часто является минимальным диаметром, указанным в структурных нормах для первичных соединений, из-за баланса между производительностью и стоимостью сверления отверстий.
• М22 и М24 охватывают средний диапазон: соединения моментов главной балки с колонной в многоэтажных рамах, концевые пластины тяжелых крановых балок и передаточные конструкции. Переход от M20 к M22 добавляет примерно 20 % прочности на сдвиг на болт, что может существенно сократить количество болтов в перегруженных зонах соединения.
• М27 и М30 используются в сценариях с высокими нагрузками — тяжелые промышленные платформы, мостовые подходные сооружения и большепролетные космические конструкции. При таких диаметрах существенно возрастают требования к крутящему моменту для предварительного натяжения, и выбор инструмента становится более важным логистическим вопросом на месте.
• M36 представляет верхний предел стандартного диапазона и обычно предназначен для анкерных болтов, очень тяжелых соединений колонн или соединений, где ограничения доступа ограничивают количество болтов, которые могут физически вписаться в геометрию соединения.

Одним из часто упускаемых из виду факторов является взаимосвязь между диаметром болта и толщиной элемента. Увеличение диаметра болта для увеличения способности к сдвигу может создать проблемы с продавливанием в более тонких косынках или концевых пластинах, требуя либо увеличения толщины пластины, либо возврата к меньшему диаметру с большим количеством болтов. Специалисты по детализации конструкций и инженеры по соединениям обычно оптимизируют этот компромисс посредством итерационного расчета, а не прибегают к максимальному доступному диаметру по умолчанию.

Методы предварительного натяжения высокопрочных конструкционных болтов: контроль крутящего момента, поворот гайки и индикаторы прямого натяжения

Достижение правильного предварительного натяжения болтов – это то, что отличает высокопрочное соединение фрикционного типа от простого подшипникового соединения. Предварительное натяжение создает силу зажима между соединяемыми стальными поверхностями, которая создает трение — и именно это трение, а не сдвиг болта, передает нагрузку в соединении, критическом для скольжения. В соответствии с GB/T 1228 признаны три метода установки, каждый из которых имеет определенные последствия для контроля качества.

Метод контроля крутящего момента

Наиболее широко используемый подход для больших болтов с шестигранной головкой. Калиброванный динамометрический ключ применяет заранее рассчитанное значение крутящего момента, полученное в результате ежедневных испытаний типичных комплектов болтов с использованием реальных монтажных инструментов. На взаимосвязь между крутящим моментом и предварительным натяжением влияют трение резьбы, трение о поверхность гайки и смазка поверхности, поэтому значение крутящего момента необходимо проверять с использованием точной партии крепежных изделий и конфигурации инструмента, запланированных для работы на этот день, а не взятых из общей таблицы.

Метод поворота гайки

Все болты в соединении сначала затягиваются до плотного затягивания — сопротивления, которое ощущает человек, пользующийся стандартным гаечным ключом или несколькими ударами ударного гайковерта. Из плотно затянутого положения гайку затем поворачивают на заданный угол (обычно от 1/3 до 2/3 полного оборота в зависимости от длины болта и длины рукоятки). В некоторых приложениях этот метод считается более надежным, чем управление крутящим моментом, поскольку он менее чувствителен к изменению трения. Однако для того, чтобы измерение угла было точным, требуется четкая отметка исходного положения плотного прилегания.

Метод самоиндикации сдвига при кручении (GB/T 3632)

Как отмечалось при сравнении типов болтов выше, поломка шилообразного хвостовика в заранее спроектированной срезной канавке обеспечивает механическую гарантию предварительного натяжения без необходимости измерения крутящего момента или отслеживания углового вращения. Проверка после установки проста: любой болт с неповрежденной шпилькой не затянут должным образом. После установки проверочные испытания с использованием неразрушающего контроля или проверки калибровки натяжения болтов должны проводиться на критических соединениях, особенно в сейсмических зонах или конструкциях, подверженных динамическим нагрузкам.

Производство OEM и нестандартных высокопрочных болтов: когда стандартных размеров не хватает

Не каждое соединение стальной конструкции можно выполнить с помощью стандартного болта М20 или М24 из каталога. Проекты модернизации, изготовленное по индивидуальному заказу соединительное оборудование, запатентованные структурные системы и специализированное промышленное оборудование часто требуют крепежных элементов, размеры которых выходят за рамки GB/T 1228 или GB/T 3632. Именно здесь OEM и нестандартные производственные возможности становятся подлинным отличием, а не маркетинговым заявлением.

Компания Shanghai Soverchannel Industrial Co., Ltd. является OEM/ODM производителем высокопрочных болтов для стальных конструкций и заводом, работающим на своей производственной базе Nantong Jinzhai Hardware Co., Ltd. Опыт компании в автомобильном крепеже здесь особенно важен: автомобильная промышленность обычно требует сложной нестандартной геометрии крепежа - головок фланцев, секций с уменьшенным хвостовиком, нестандартной формы резьбы и жестких допусков на размеры - с нулевым допуском на отклонения механических свойств. Эта инженерная и производственная дисциплина напрямую связана с изготовлением крепежных изделий по индивидуальному заказу.

Высокопрочные болты для стальных конструкций Возможности компании Shanghai Soverchannel Industrial Co., Ltd. по индивидуальному заказу включают:

• Нестандартная длина хвостовика и длина захвата, выходящая за пределы стандартного диапазона, для толстых соединительных пакетов или приложений с увеличенным вылетом
• Нестандартный шаг резьбы или конфигурация частичной резьбы для конкретных требований к геометрии соединения.

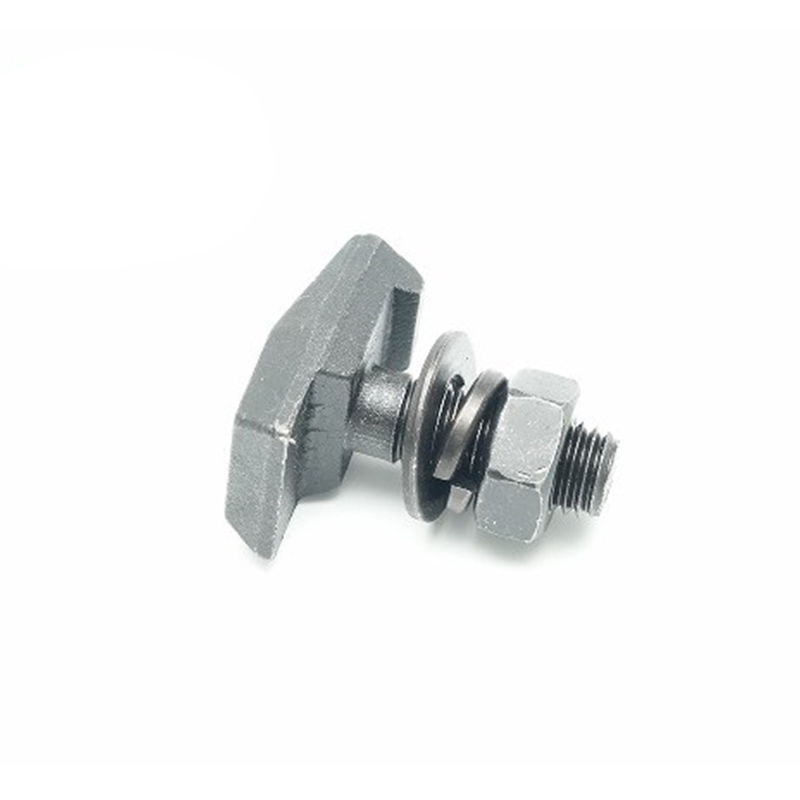

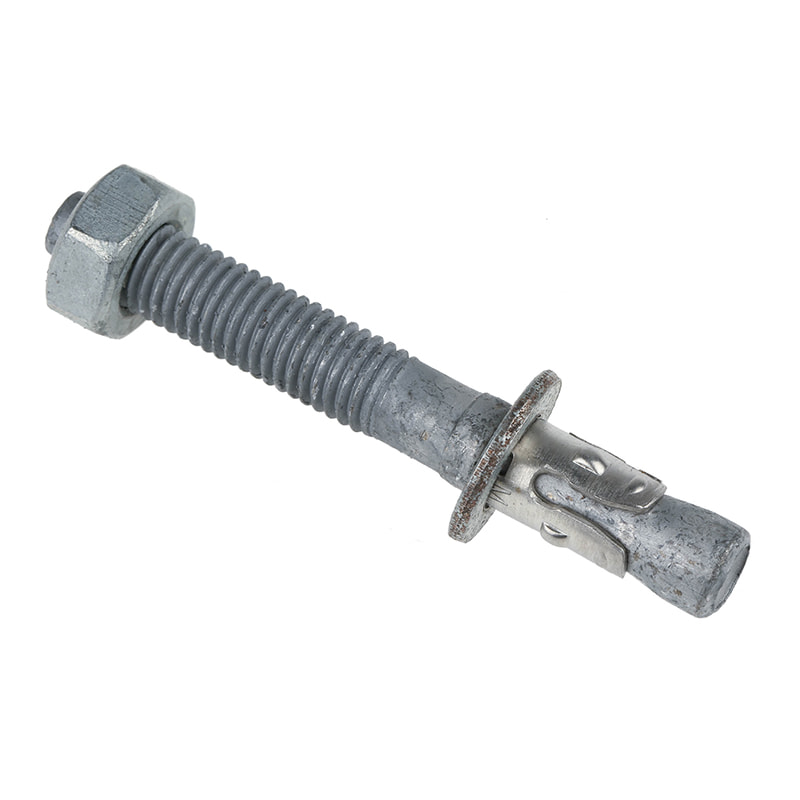

• Детали крепления специальной формы — Т-образные болты, анкерные стержни в сборе, приварные шпильки и детали сложной формы — изготавливаются по чертежам заказчика.
• Полная сертификация механических свойств нестандартных изделий, включая проверку твердости, испытания на растяжение и отчеты о металлографическом контроле.

Ключевым техническим требованием для любого нестандартного высокопрочного болта является соблюдение спецификации материала и протокола термообработки независимо от изменений геометрии. Нестандартная длина хвостовика не отменяет необходимости надлежащей закалки и отпуска с использованием легированной стали, выбранной с учетом требуемого уровня производительности. Надежные OEM-производители рассматривают нестандартные болты как инженерные компоненты, а не варианты аппаратного обеспечения.
