Типы обработки поверхности болтов: полное руководство по выбору

Понимание критической роли Болт Обработка поверхности

Крепежные элементы служат основными соединительными элементами в машинах, оборудовании и строительных проектах. Обработка поверхности представляет собой ключевой производственный процесс, который напрямую определяет коррозионную стойкость, механическую прочность и срок службы. Основными целями обработки поверхности болтов являются предотвращение коррозии и ржавчины, улучшение эстетического вида для целей сборки и идентификации, повышение функциональных характеристик за счет снижения трения и упрощения монтажа, а также соблюдение строгих отраслевых стандартов для автомобильной, электронной, наружной и химической промышленности.

Выбор подходящей обработки поверхности требует тщательной оценки условий окружающей среды, ограничений по стоимости и требований к производительности. Различные методы обработки демонстрируют значительные различия в возможностях защиты от коррозии, что делает процесс выбора критически важным для долгосрочной надежности и безопасности.

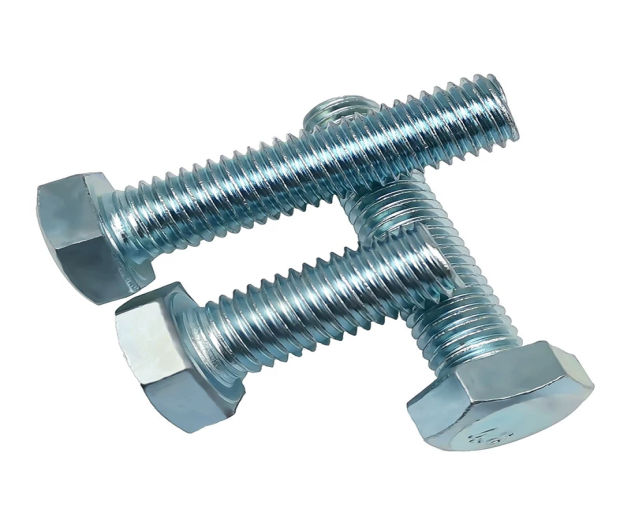

Гальванопокрытие: самое универсальное и экономически эффективное решение

Гальванопокрытие является наиболее широко распространенным методом обработки поверхности коммерческих крепежных изделий благодаря своей низкой стоимости и зрелым производственным процессам. Этот метод позволяет наносить равномерное цинковое покрытие посредством электролиза, создавая плотный, хорошо связанный защитный слой.

Технические спецификации и стандарты

Гальванопокрытие соответствует стандарту GB/T 5267.1-2023 (эквивалент ISO 4042) «Крепежные элементы—Гальванические покрытия», который охватывает цинковое, цинк-никелевое, цинк-железное и кадмиевое покрытие. Стандарт устанавливает требования к толщине покрытия 5–12 мкм (стандартный сорт 5–8 мкм; коррозионно-стойкий сорт 8–12 мкм) и стойкость к соляному туману 24–96 часов без белой или красной ржавчины.

Доступные варианты отделки и применения

Гальванопокрытие предлагает несколько вариантов цвета, включая белый цинк, сине-белый цинк, цветной цинк и черный цинк. Эти покрытия подходят для внутренних помещений, таких как бытовая техника, мебель и общее оборудование, где воздействие коррозии остается минимальным. Однако инженерам необходимо устранить риски водородного охрупчивания болтов класса прочности 8.8 и выше путем обязательной обработки дегидрированием, чтобы предотвратить сбои в соединении.

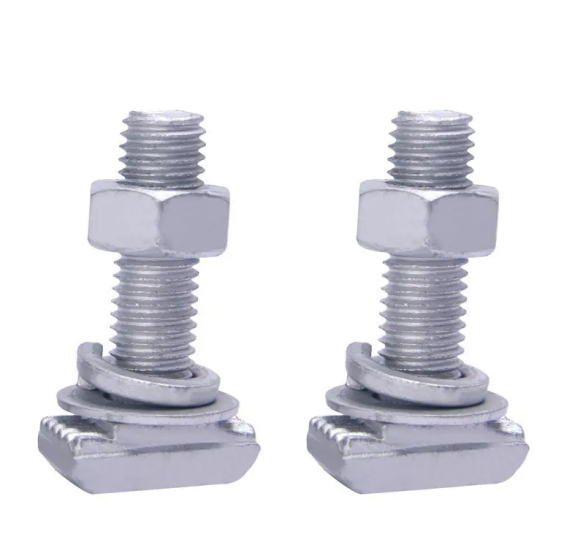

Горячее цинкование: превосходная защита для наружных и морских сред

Горячее цинкование обеспечивает исключительную коррозионную стойкость за счет погружения в расплавленный цинк при температуре около 450°C, образуя толстые покрытия из сплава цинка и железа. Этот метод позволяет получать покрытия толщиной в среднем 50 мкм и более с локальными минимумами 40 мкм, что обеспечивает десятилетия защиты в суровых условиях.

Показатели соответствия и производительности

Крепежные изделия, оцинкованные горячим способом, соответствуют стандартам GB/T 5267.3-2008 (идентичным ISO 10684) и GB/T 13912-2020. Данные спецификации охватывают крепежные изделия от M8 до M64 с классами прочности до 8,8, обеспечивающие устойчивость к воздействию солевого тумана в течение 100–500 часов. Примечательно, что крепежные детали класса 10.9 требуют как минимум 4-часовой обработки дегидрированием для предотвращения водородного охрупчивания.

Инфраструктура и приложения для тяжелых условий эксплуатации

Толстое покрытие и металлургическое соединение делают горячее цинкование идеальным для опор линий электропередач, мостов, стальных конструкций и систем крепления фотоэлектрических систем. Эти приложения требуют долгосрочной устойчивости к воздействию дождя, песка и солевых брызг в прибрежных и промышленных условиях.Инженерам приходится учитывать изменения размеров, влияющие на посадку резьбы, что часто требует повторной обработки резьбы после цинкования или использования гаек увеличенного размера.

Покрытия из дакромета и цинка-алюминия: высокоэффективная защита без водородного охрупчивания

Покрытие Dacromet представляет собой революционную технологию на водной основе, использующую хлопья цинка и алюминия без электролиза, что полностью исключает риск водородного охрупчивания. Эта характеристика делает его предпочтительным выбором для высокопрочных крепежных деталей в автомобильной промышленности, высокоскоростных железных дорогах и на море.

Расширенные характеристики коррозионной стойкости

Несмотря на толщину покрытия всего 4–10 мкм, Dacromet достигает стойкости к солевому туману 500–1200+ часов—, что превышает традиционное цинкование более чем в 20 раз. Покрытие выдерживает температуру до 300°C, сохраняя при этом стабильные характеристики, и демонстрирует превосходную стабильность крутящего момента и предварительной нагрузки, необходимую для критически важных соединений. Серебристо-серый матовый внешний вид обеспечивает равномерное покрытие даже в сложных геометрических формах и глубоких углублениях.

Соблюдение нормативных требований и внедрение в отрасли

Покрытия Dacromet соответствуют стандарту GB/T 18684-2022 «Покрытия из цинка и хрома — Технические характеристики» В то время как более ранние составы содержали шестивалентный хром, современные варианты без хрома решают экологические проблемы, сохраняя при этом превосходные характеристики. Эта технология широко применяется в военной технике, морских ветряных турбинах и т. д компоненты автомобильного шасси где предотвращение отказов остается первостепенным.

Фосфатирование: снижение трения и подготовка поверхности

Фосфатирование создает кристаллические фосфатные конверсионные покрытия посредством химических и электрохимических реакций, в результате чего поверхность становится серой или черной. Эта обработка в первую очередь служит предварительной обработкой для последующих покрытий или слоем, снижающим трение, при сборочных операциях.

Функциональные преимущества и ограничения

Фосфатирование обеспечивает исключительные смазочные свойства с наиболее стабильным коэффициентом трения среди всех покрытий, что делает его идеальным для монтажа с высоким крутящим моментом. Фосфатирование цинка отличается превосходной износостойкостью соединительных компонентов, а фосфатирование марганца обеспечивает превосходную коррозионную стойкость и выдерживает рабочие температуры в диапазоне 107–204°C.

Автономная коррозионная стойкость остается ограниченной —обычно 10–20 часов при испытаниях в солевом тумане без масла и увеличивается до 72–96 часов при использовании высококачественного масла для защиты от ржавчины. Следовательно, фосфатирование подходит для внутреннего оборудования, внутренних частей двигателя и болтов, где сильная коррозионная стойкость на открытом воздухе остается ненужной.

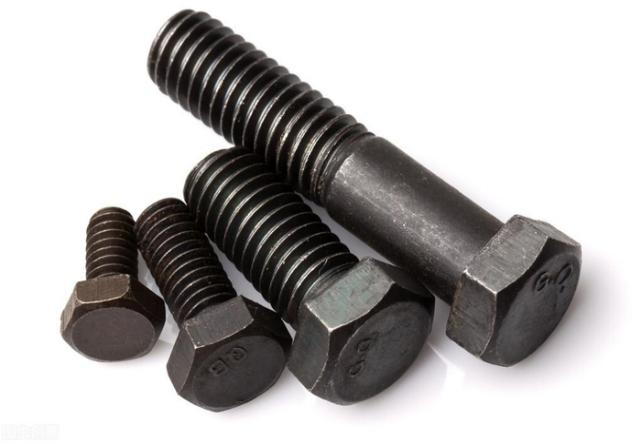

Обработка черным оксидом: эстетическая привлекательность с ограниченной защитой

Обработка черным оксидом, также называемая воронением, образует плотный слой магнетита (Fe₃O₄) в результате химического окисления, в результате чего образуются однородные черные поверхности с минимальным изменением размеров. Этот экономически эффективный процесс обеспечивает декоративную привлекательность и находит широкое применение в точных приборах, производстве оружия и оптических устройствах.

Характеристики производительности и ограничения использования

Тонкая оксидная пленка обеспечивает ограниченную коррозионную стойкость, достигая всего 3–5 часов в испытаниях в нейтральном солевом тумане после разложения защитного масла. Постоянство крутящего момента и натяжения оказывается плохим, если во время сборки не наносится смазка. Эти характеристики ограничивают применение крепежных деталей из черного оксида в помещениях, закрытых машинах и некритических областях применения, где внешний вид важнее защиты от коррозии.

Никелирование и хромирование: декоративное и специализированное применение

Никелирование позволяет получить ярко-серебристые покрытия, сочетающие коррозионную стойкость с электропроводностью, что делает его пригодным для электроники, клемм аккумуляторов и декоративных крепежных деталей. Слой никеля образует тонкую пассивирующую пленку, обеспечивающую устойчивость к атмосферным, щелочным и некоторым кислотным воздействиям.

Характеристики хромирования

Хромирование обеспечивает зеркальный внешний вид с превосходной твердостью и термостойкостью до 650°C. Однако затраты, сопоставимые с затратами на нержавеющую сталь, ограничивают ее промышленное внедрение. Хромированные крепежные детали обычно требуют подслоев из меди и никеля для защиты от адгезии и коррозии и имеют общую восприимчивость гальванического покрытия к водородному охрупчиванию.

Пассивация нержавеющей стали: внутренняя коррозионная стойкость

Крепежные детали из нержавеющей стали основаны на коррозионной стойкости, присущей материалу, а не на нанесенных покрытиях. Пассивационная обработка усиливает эту естественную защиту за счет удаления поверхностных примесей и оксидных слоев путем погружения в азотную или лимонную кислоту, улучшая яркость поверхности и продлевая срок службы в агрессивных средах.

Эта обработка подходит для предприятий пищевой промышленности, медицинского оборудования, электроники и высококлассных прибрежных установок, где происходит прямое воздействие кислот, щелочей и влаги. Металлосеребристый внешний вид не требует дополнительного покрытия, обеспечивая при этом эксплуатацию без технического обслуживания.

Испытание в солевом тумане: эталон оценки коррозионных характеристик

Испытание в солевом тумане в соответствии с GB/T 10125 (испытание в нейтральном солевом тумане) служит основным методом оценки коррозионной стойкости крепежа. Продолжительность испытаний и критерии приемлемости значительно различаются в зависимости от типа обработки и требований к применению.

Рекомендации по выбору оптимальной производительности крепежа

Выбор подходящего болт Обработка поверхности требует систематической оценки воздействия окружающей среды, механических требований, соответствия нормативным требованиям и учета стоимости жизненного цикла. Инженерам следует отдать приоритет следующим критериям отбора:

• Сухие помещения: Гальванопокрытие обеспечивает экономически эффективную защиту приборов, мебели и общего оборудования, где риск коррозии остается минимальным.
• Воздействие на открытом воздухе и на море: Горячее цинкование обеспечивает прочную и долговечную защиту инфраструктуры, опор линий электропередач и прибрежных сооружений, требующих десятилетий эксплуатации.
• Высокопрочные критические соединения: Дакромет устраняет водородное охрупчивание, обеспечивая при этом превосходную коррозионную стойкость автомобильных шасси, высокоскоростных железных дорог и крепежных деталей класса 10.9+.
• Требования к сборке с высоким крутящим моментом: Фосфатирование обеспечивает стабильные коэффициенты трения для компонентов двигателя и прецизионного оборудования.
• Пищевая, медицинская и химическая переработка: Пассивированная нержавеющая сталь обеспечивает гигиеничные, коррозионностойкие соединения без риска разрушения покрытия.
•
•

Правильный выбор обработки поверхности значительно снижает риск отказов, увеличивает интервалы обслуживания и обеспечивает безопасность соединений в различных промышленных приложениях. Сопоставляя характеристики обработки с конкретными экологическими и механическими требованиями, специалисты по закупкам и инженеры могут оптимизировать как производительность, так и экономическую эффективность.
