Знание отрасли

Допуск на диаметр уступа: размер, который определяет, будет ли прецизионная пресс-форма работать или выйдет из строя

В точных пресс-формах и литьевых формах плечо плечевой винт Это не просто структурная особенность — это точные данные. Допуск на диаметр уступа определяет, насколько точно можно позиционировать компонент пресс-формы и насколько повторяемо он возвращается в это положение в течение тысяч циклов. Промышленная практика для высокоточного инструмента определяет диаметры уступов с допуском h6 (только отрицательный допуск, без превышения размера), что для уступа 10 мм означает диапазон диаметров 9,991–10 000 мм. При этом уровне допуска буртик входит в рассверленное отверстие с натягом или переходной посадкой, полностью исключающей радиальный люфт.

Последствия недостаточной толерантности плеча измеримы и зачастую дорогостоящие. В штамповочном штампе ограничительный штифт с радиальным зазором даже 0,02 мм позволяет направляемому компоненту смещаться вбок под ударной нагрузкой при каждом ходе пресса. Со временем это микродвижение увеличивает отверстие, ускоряет износ как винта, так и матрицы и в конечном итоге вызывает смещение размеров штампованной детали. То, что начинается как проблема со спецификацией допуска, превращается в проблему качества продукции без какого-либо очевидного отказа, требующего диагностики.

В Шанхайская промышленная компания Soverchannel, Ltd. Допуски на диаметр уступов для прецизионных инструментов в стандартной комплектации составляют h6, а h5 доступен для клиентов, которым требуется максимально плотная посадка в штампах с большим циклом штамповки и полупроводниковых инструментах. Производственное предприятие компании Nantong Jinzhai Hardware Co., Ltd. использует цилиндрическое шлифование в качестве окончательной операции обработки уступов, а не только токарную обработку, что обеспечивает субмикронную округлость и постоянство диаметра всей производственной партии.

Точность длины плеча при использовании фиксатора эжектора: почему ±0,05 мм недостаточно

Винты с буртиком, используемые в качестве фиксаторов выталкивателей в литьевых формах, выполняют функцию, принципиально отличающуюся от функции крепежа, скрепляющего две пластины вместе. Длина плеча определяет точный предел хода выталкивающей пластины — расстояние, на которое штифты выталкивателя перемещаются вперед, чтобы вытолкнуть формованную деталь из полости. Если длина плеча короче хотя бы на 0,1 мм, пластина выталкивателя опускается на головку винта до того, как штифты выталкивателя достигнут расчетного переднего положения, оставляя деталь частично невыброшенной. Если заплечик длиннее на такую ​​же величину, пластина выталкивателя выходит за пределы расчетного положения остановки, что может привести к изгибу штифтов выталкивателя или повреждению поверхностей полости.

Вот почему производители прецизионных литьевых форм указывают допуск на длину уступа ±0,025 мм или меньше для применений с фиксатором выталкивателя, что существенно меньше допуска ±0,13 мм (приблизительно ±0,005 дюйма), который во многих стандартных каталогах винтов с буртиком публикуется как номинальный допуск. Это различие имеет значение при поиске: винт, соответствующий допускам по каталогу, не обязательно соответствует функциональным требованиям пресс-формы.

Винты с буртиком, используемые в качестве фиксаторов выталкивателя, также испытывают характерную схему нагрузки: в конце каждого хода выталкивания на плечо приходится чистая сжимающая осевая нагрузка, передаваемая через кольцевую контактную поверхность между концом заплечика и пластиной выталкивателя. Таким образом, плоскостность поверхности и перпендикулярность этой торцевой поверхности к оси плеча напрямую влияют на то, насколько равномерно нагрузка распределяется по шаблону фиксатора. Неравномерное распределение нагрузки на комплект стопорных винтов является основной причиной опрокидывания пластины выталкивателя, что приводит к неравномерной высоте выступа штифта выталкивателя и неравномерному выталкиванию детали.

Выбор материала и термической обработки для винтов с буртиком в условиях высоких нагрузок и высокой вибрации

В автомобильной оснастке и узлах компонентов аэрокосмической промышленности винты с буртиком подвергаются сочетанию радиальных сдвиговых нагрузок, осевого напряжения со стороны резьбового конца и постоянной вибрации — напряженного состояния, которое требует материала как с высокой поверхностной твердостью, так и с достаточной вязкостью сердечника. Твердость поверхности противостоит износу на границе заплечика и отверстия; Прочность сердечника предотвращает хрупкое разрушение при ударной нагрузке. Нарушение баланса в любом направлении приводит к преждевременному выходу из строя.

Являясь производителем крепежа из легированной стали по индивидуальному заказу, компания Shanghai Soverchannel Industrial Co., Ltd. разрабатывает буртовые винты из сплава Ni-Cr-Mo с учетом химического состава и глубины корпуса конкретного применения. Для аэрокосмической и автомобильной оснастки с высокой вибрацией глубина гильзы науглероженного винта с буртиком составляет минимум 0,5 мм — достаточно глубоко, чтобы закаленный слой не разрушался в процессе шлифования, которое доводит уступ до конечного допуска по диаметру, сохраняя при этом пластичный сердечник, который поглощает удары без разрушения.

Британские и метрические винты с буртиком: реальные условия для сборки и обслуживания зарубежного оборудования

В оборудовании, импортируемом из Северной Америки, часто используются винты с буртиком британских размеров — диаметры буртиков указаны в дробных дюймах (3/16", ¼", 5/16", 3/8", ½" и т. д.) с унифицированной формой резьбы (UNC или UNF) на резьбовом конце. Когда это оборудование требует технического обслуживания или замены инструментов в производственных средах с метрическими стандартами, поиск подходящего сменного винта с буртиком становится настоящей проблемой при закупках. Замена ближайшего метрического эквивалента практически никогда не приемлема: Винт с метрической головкой диаметром 6 мм имеет диаметр буртика 6000 мм, тогда как ближайший британский эквивалент (¼ дюйма) имеет диаметр буртика 6,350 мм — разница в 0,35 мм, которая устраняет помехи или переходную посадку, от которой зависит применение.

Конец резьбы создает дополнительную сложность. В винте с дюймовым буртиком ¼ дюйма обычно используется конец с резьбой 10-32 UNF или ¼-20 UNC, а резьбовые отверстия в форме или приспособлении вырезаются в соответствии с ним. Попытка использовать метрическую резьбу M5 или M6 без повторной нарезки отверстия не является приемлемым решением: шаг, большой диаметр и форма резьбы различаются. Для операций по сборке зарубежного оборудования, в которых используются как дюймовые, так и метрические инструменты, поддерживать параллельный запас дюймовых винтов с буртиком с операционной точки зрения проще, чем проектирование конверсии в каждом конкретном случае.

Shanghai Soverchannel Industrial Co., Ltd. поставляет как метрические, так и дюймовые винты с буртиком со своей производственной базы в Nantong Jinzhai Hardware Co., Ltd., с полной отслеживаемостью и сертификацией размеров. Для международных клиентов, управляющих парками оборудования смешанного стандарта, компания может производить винты с дюймовыми буртиками в соответствии с размерными стандартами ASME B18.3 в том же производственном цикле, что и метрические эквиваленты, упрощая консолидацию закупок без необходимости отдельных отношений с поставщиками.

Винты с буртиком как шарнирные пальцы в автоматизированном оборудовании: расчет нагрузки на подшипник и оценка срока службы износа

В автоматизированных машинах и станках винты с буртиком, выполняющие функции шарнирных штифтов для рычажных механизмов, кулачковых толкателей или поворотных рычагов, подвергаются радиальным нагрузкам по всей длине плеча. В отличие от подшипника скольжения, в котором нагрузка распределяется по длинной зоне контакта, шарнир с буртиком концентрирует радиальную нагрузку по полезной длине плеча — обычно от одного до трех диаметров плеча в зависимости от геометрии применения. Расчет давления подшипника на поверхности плеча является первым шагом в прогнозировании срока службы износа.

Применяется формула давления опоры на проекционную площадь: P = F / (d × L), где F — радиальная нагрузка в Ньютонах, d — диаметр заплечика в мм, а L — эффективная длина подшипника в мм. Для винта с буртиком из закаленной легированной стали, движущегося по стальной втулке или закаленному отверстию, допустимое давление в подшипнике обычно составляет 100–150 МПа для непрерывного вращения и 200–350 МПа для колебательного или индексирующего движения. Превышение этих пределов ускоряет усталость поверхности, приводит к образованию следов износа и постепенному увеличению диаметра отверстия — такое же развитие разрушения наблюдается в приложениях с неадекватными допусками, но вызвано нагрузкой, а не погрешностью размеров.

Текстильное оборудование и шарниры гидравлических систем требуют дополнительной смазки, которую часто упускают из виду при проектировании. При работе всухую ось плечевого винта на текстильной машине с большим циклом работы в зоне контакта в зоне контакта может наблюдаться температура, превышающая 150°C, что приводит к разрушению масляной пленки и ускорению адгезионного износа. Конструктивные меры по доступу к смазке — радиальное отверстие для смазки через стенку отверстия или кольцевая канавка в заплечике — могут на порядок продлить срок службы в этих приложениях, а выбор винта с буртиком с обработкой поверхности, совместимой с химическим составом смазки, является основным инженерным требованием, которое должно быть подтверждено на этапе проектирования, а не после сбоев в эксплуатации.

Нестандартная геометрия уступов в аэрокосмической и автомобильной технике: за пределами каталога

Стандартные винты с буртиком имеют простую геометрию: цилиндрический буртик, плоская опорная поверхность под головкой и резьбовой конец с меньшим диаметром, чем буртик. Компоненты аэрокосмической отрасли и специализированные автомобильные инструменты часто требуют конфигураций, которые нельзя найти ни в одном стандартном каталоге, а попытка модифицировать стандартный винт в полевых условиях (уменьшив буртик, добавив поперечное отверстие, обработав уменьшенное сечение) почти всегда ставит под угрозу термообработку и размерную целостность детали.

К распространенным нестандартным конфигурациям винтов с буртиком, возникающим в высокоточных инструментах, относятся:

• Двухупорные винты: Два цилиндрических выступа разного диаметра на одном хвостовике, используемые для одновременного размещения и удержания компонентов в двух плоскостях разной глубины в сложных сборках пресс-форм.
• Винты со снятым буртиком: Поясная часть уменьшенного диаметра между плечом и резьбовым концом действует как управляемый упругий элемент, который поглощает ударную нагрузку, не передавая ее в зону зацепления с резьбой, что особенно ценно при ударопрочной штамповке.
• Винты с буртиком с поперечными отверстиями или осевыми проходами: Используется в гидравлических системах и пневматических инструментах, где винт одновременно служит шарнирным штифтом и каналом для жидкости, что исключает необходимость установки отдельного порта и снижает сложность сборки.
• Фланцевые винты с буртиком: Увеличенный фланец под головкой распределяет осевую зажимную нагрузку по более широкой площади, предотвращая заделку инструментальных пластин из мягкого материала (алюминия или композита) без необходимости использования отдельного компонента шайбы.

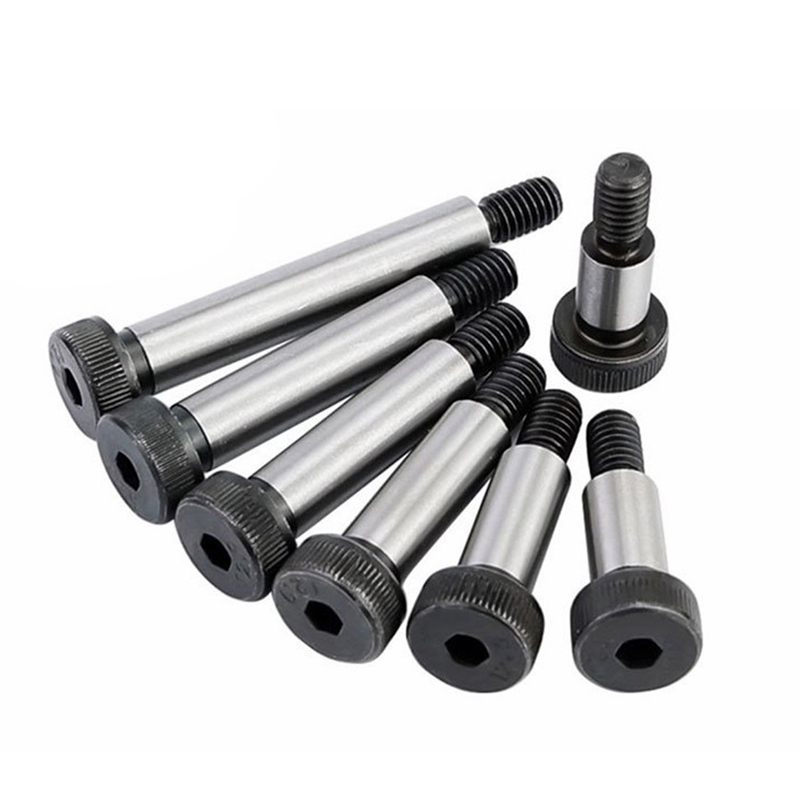

• Удлиненные винты с буртиком и несколькими шагами резьбы: Требуется в сборках глубоких пресс-форм, где конец резьбы должен зацепляться за пластину намного ниже зоны опоры буртика, при этом общая длина значительно превышает стандартные максимальные значения по каталогу.

Компания Shanghai Soverchannel Industrial Co., Ltd. создана специально для работы в этом сегменте рынка. Как производитель, объединяющий исследования и разработки, производство и продажи, компания проверяет чертежи клиентов, консультирует по геометрии и выбору материалов, производит прототипы для проверки размеров и функциональности и переходит непосредственно к производству — и все это в рамках единых отношений поставок, что исключает задержку перехода от проектирования к закупкам, типичную при работе с дистрибьюторами, которые поставляют продукцию со сторонних заводов.

Выбор обработки поверхности для винтов с буртиком: баланс между размерной целостностью и защитой от коррозии

Обработка поверхности, применяемая к винту с буртиком, создает фундаментальное напряжение, которого нет у обычных крепежных изделий: любое покрытие, которое увеличивает толщину поверхности буртика, напрямую снижает бюджет допусков на размеры. Гальванический слой цинка толщиной 8–12 мкм с каждой стороны увеличивает диаметр уступа на 16–24 мкм — этого достаточно, чтобы превратить уступ допуска h6 в деталь увеличенного размера, которая не войдет в расширенное отверстие без помех. Вот почему выбор обработки поверхности прецизионных винтов с буртиком требует особого внимания к толщине покрытия, а не только к коррозионным характеристикам.

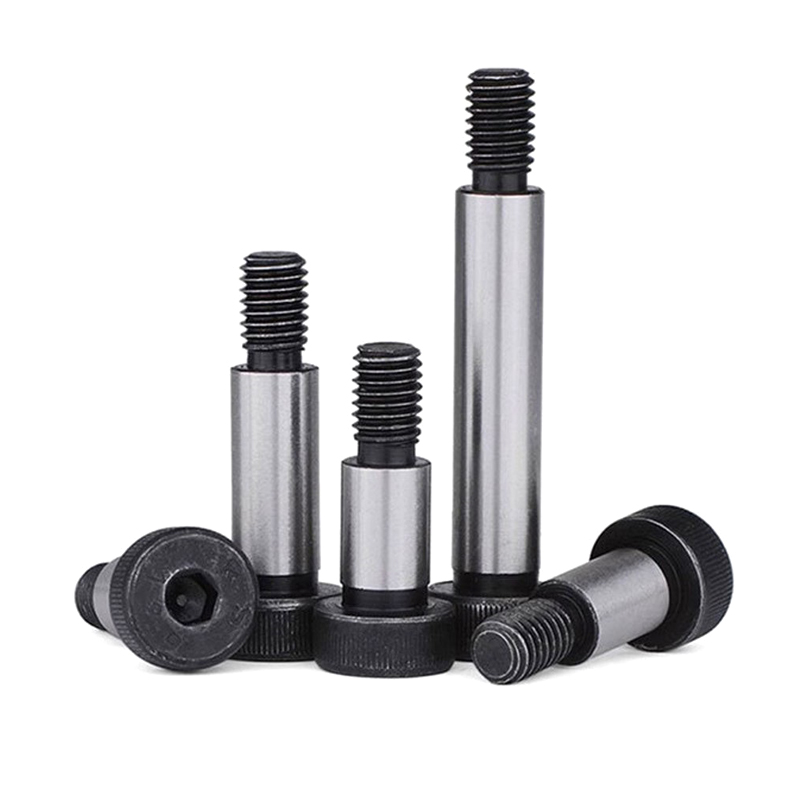

• Черный оксид: Предпочтительная обработка для прецизионных пресс-форм и штампов. Глубина конверсионного покрытия измеряется в нанометрах, а не в микронах — фактически нулевой размерный эффект. Обеспечивает умеренную коррозионную стойкость, достаточную для использования внутри помещений с инструментами в сочетании с сальником. Совместим со всеми стандартными классами точности без шлифовки после обработки.
• Химическое никелирование: Наносит высокооднородный слой (обычно 12–25 мкм), который можно задать и удерживать достаточно плотно, чтобы учесть допуск обработки. Обеспечивает превосходную твердость (до 68 HRC после термообработки) и коррозионную стойкость по сравнению с черным оксидом. Используется в буровых винтах гидравлических систем и компонентах текстильного оборудования, где требуется точность и умеренная химическая стойкость.

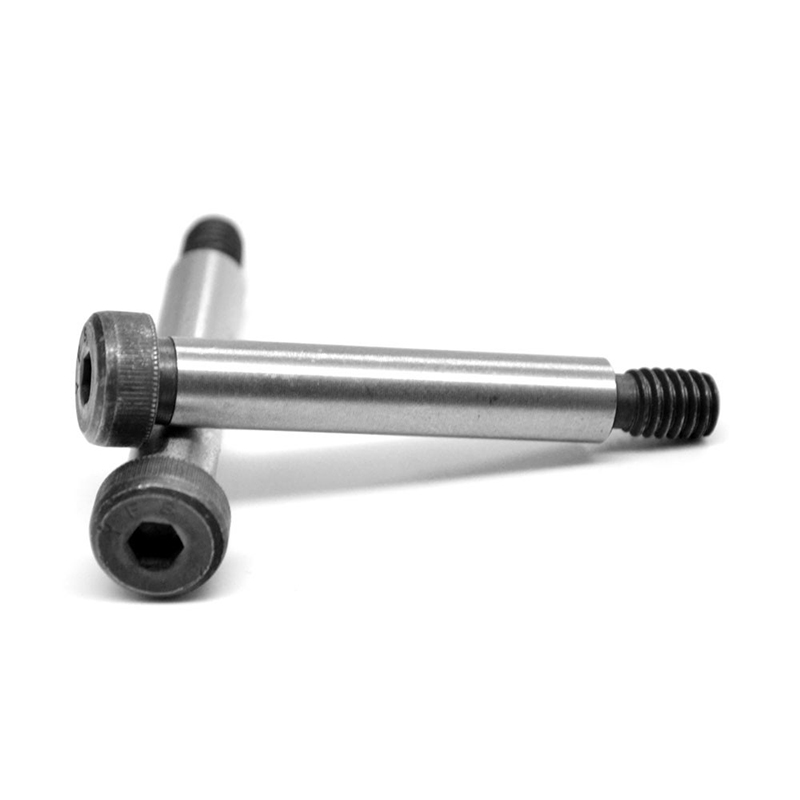

• Цинковое покрытие (Geomet/Dacromet): Применяется при общей толщине 8–15 мкм с лучшей однородностью толщины, чем при гальванике, и без риска водородного охрупчивания. Подходит для резьбового конца и головки винтов с буртиком, где важна защита от коррозии, но в прецизионных приложениях его следует замаскировать с опорной поверхности буртика или же после нанесения покрытия буртик следует отшлифовать до окончательного размера.
• Пассивированная нержавеющая сталь: Для винтов с буртиком, изготовленных из нержавеющей стали 303, 304 или 440C, пассивация удаляет свободное железо с поверхности без какого-либо воздействия на размеры, максимизируя собственную коррозионную стойкость материала. Правильный выбор для пищевой, фармацевтической промышленности, а также для прибрежных и морских оснасток, где основной материал уже изготовлен из нержавеющей стали.

Являясь одновременно поставщиком крепежных изделий из углеродистой стали и производителем крепежных изделий из нержавеющей стали, компания Shanghai Soverchannel Industrial Co., Ltd. рассматривает обработку поверхности как неотъемлемую часть пакета проектирования винтов с буртиком, а не как второстепенную мысль. Для клиентов, поставляющих оборудование на зарубежные рынки, где стандарты сборки оборудования различаются, компания документирует диаметр заплечика с покрытием с возможностью полного отслеживания размеров, поэтому установщики могут проверить совместимость посадок перед сборкой, а не обнаруживать проблемы с помехами в производственном цеху.
