Как интегрированный фланец меняет распределение зажимного усилия и почему это важнее, чем думает большинство покупателей

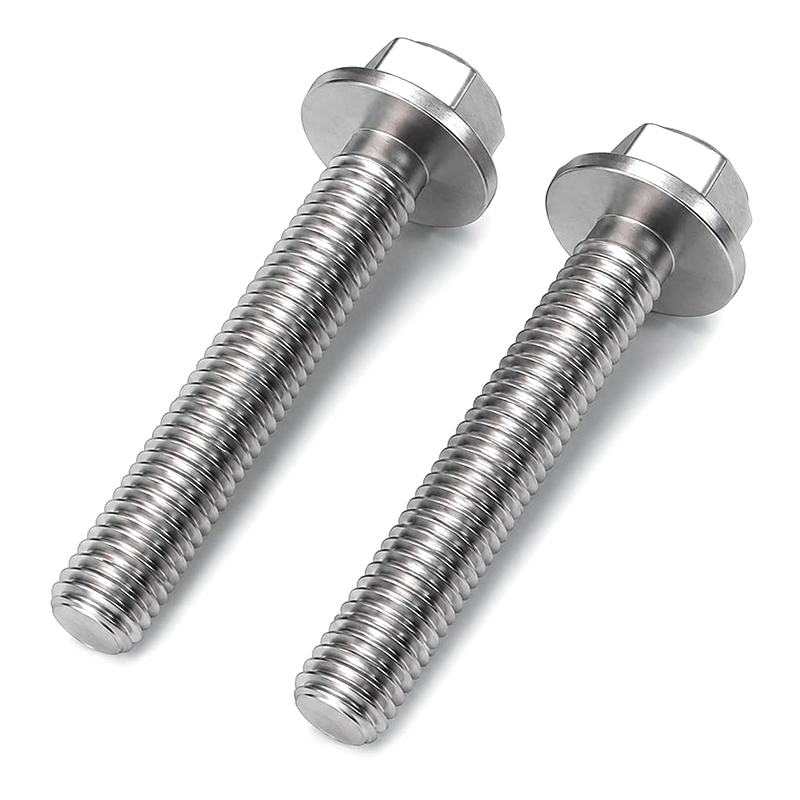

Механическая разница между стандартным болтом с шестигранной головкой и болтом с шестигранной головкой. Шестигранный фланцевый болт не является косметическим. Когда болт с шестигранной головкой затягивается без шайбы, сила зажима концентрируется на шести контактных кромках головки — относительно небольшой площади. Даже при добавлении плоской шайбы между головкой болта и поверхностью шайбы существует дополнительная поверхность трения, которая вносит изменения в преобразование крутящего момента в предварительный натяг. Встроенный фланец на фланцевом болте полностью исключает эту переменную. Поскольку фланец обрабатывается как одна деталь с головкой, он не вращается относительно болта во время затяжки, а это означает, что приложенный крутящий момент более последовательно и предсказуемо преобразуется в фактическое усилие зажима в соединении.

Площадь опорной поверхности фланцевого болта существенно больше, чем его эквивалент с шестигранной головкой того же диаметра. Например, у фланцевого болта M10 диаметр фланца обычно увеличивается примерно до 21–24 мм в зависимости от стандарта по сравнению с плоским пролетом ключа на 17 мм стандартной шестигранной головки M10. Такая более широкая площадь контакта снижает локальную нагрузку на сопрягаемый материал — значительное преимущество при креплении к алюминиевым корпусам, композитным панелям или тонкому листовому металлу, где узкая область контакта может привести к деформации поверхности или повреждению с течением времени. В средах автоматизированной сборки, где постоянство крутящего момента напрямую влияет на качество продукции, это преимущество повторяемости становится измеримым преимуществом управления процессом, а не просто предпочтением конструкции.

Зубчатый и незубчатый фланец: выбор правильной конфигурации, предотвращающей ослабление

Болты с шестигранной головкой производятся в двух различных конфигурациях фланцев, и выбор между ними имеет конкретные последствия для надежности соединения в условиях вибрации. Гладкий (без зубцов) фланец распределяет нагрузку по более широкой площади и защищает сопрягаемую поверхность от маркировки, что делает его стандартным выбором для большинства промышленных сборок, окрашенных поверхностей и применений, где предполагается разборка и повторное использование. В варианте с зубчатым фланцем на нижней стороне фланца имеются радиальные микрозубья, которые врезаются в поверхность соединения во время затяжки, создавая механическое фиксирующее действие, препятствующее ротационному ослаблению без использования каких-либо дополнительных приспособлений.

Практическая ценность зубчатых фланцев наиболее очевидна в машинах, постоянно вибрирующих — опорах двигателя, кронштейнах компрессоров, рамах конвейеров, автомобильных подрамниках — где обычные пружинные шайбы имеют тенденцию сплющиваться и со временем терять свое фиксирующее действие. Болт с зубчатым фланцем удерживает сцепление за счет механического соединения зубьев, а не за счет пружинящей шайбы, которая ухудшается при циклической нагрузке. Компромиссом является повреждение поверхности: зубчатые фланцы не подходят для мягких материалов, таких как корпуса из алюминиевого сплава, пластиковые компоненты или поверхности с покрытием, где зубья могут войти слишком глубоко и поставить под угрозу целостность поверхности.

Одно важное замечание по установке: добавление отдельной плоской шайбы под зубчатый фланцевый болт полностью разрушает запирающий механизм. Шайба предотвращает контакт зубьев с поверхностью соединения, устраняя механическую блокировку, а также создавая поверхность с переменным трением, которую конструкция фланца должна была устранить. Это одна из наиболее распространенных ошибок установки на месте, наблюдаемых при крупномасштабных сборочных операциях.

Выбор обработки поверхности болтов с шестигранной головкой для различных условий эксплуатации

Обработка поверхности, применяемая к болту с шестигранным фланцем, влияет не только на коррозионную стойкость, но и на характеристики крутящего момента до предварительного натяга, размерные допуски резьбы и совместимость с материалом сопряжения. Выбор неправильного покрытия для окружающей среды или нанесение покрытия неправильной толщины может привести к разрушению соединений, не имеющему ничего общего с прочностью основного материала болта.

Гальваника цинка (сине-белая или желтая пассивация)

Наиболее распространенная коммерческая обработка поверхности стандартных фланцевых болтов из углеродистой стали в соответствии с DIN 6921. Сине-белый цинк обеспечивает умеренную защиту от коррозии (обычно 72–120 часов стойкости к солевому туману) и экономически эффективен для внутренних или закрытых узлов. Желтый пассивированный цинк немного расширяет этот эффект и придает характерный золотой оттенок, часто используемый для визуальной идентификации. Оба покрытия добавляют к размерам резьбы 5–8 мкм с каждой стороны, поэтому допуски резьбы для болтов с покрытием изменяются с 6g (гладкие) до 6h, чтобы учесть наросты покрытия — размерный фактор, который имеет значение при выборе подходящих гаек.

Покрытие из цинк-никелевого сплава

Предпочтительно в автомобильной промышленности для компонентов днища кузова и под капотом, где часто встречается совместное воздействие дорожной соли, влаги и повышенных температур. Покрытия из сплава цинка и никеля обычно устойчивы к солевому туману в течение 500–1000 часов и сохраняют рабочие характеристики примерно до 200°C, что значительно превышает полезный диапазон стандартного цинкования. Это покрытие является общепринятой спецификацией в цепочках поставок OEM-производителей автомобилей для болтов кронштейна двигателя, крепежа выхлопной системы и компонентов подвески.

Dacromet/Geomet (цинково-чешуйчатые покрытия)

Цинк-чешуйчатое покрытие наносится без гальванопокрытия, что исключает риск водородного охрупчивания — решающее преимущество для высокопрочных болтов класса 10,9 и выше. Dacromet обеспечивает устойчивость к солевому туману в течение 500 часов благодаря чрезвычайно тонкому слою покрытия (обычно всего 8–10 мкм), что делает его пригодным для резьбовых соединений с жесткими допусками, где электролитические покрытия могут поставить под угрозу посадку. Он широко используется для фланцевых болтов, используемых в конструкциях башен ветряных турбин, инфраструктурном оборудовании и автомобильных шасси, где устойчивость к коррозии и точность размеров не подлежат обсуждению.

Горячее цинкование

Предназначен для применения в наружных конструкциях и гражданском строительстве, где для долгосрочной защиты от атмосферной коррозии требуется максимальная толщина цинка (45–85 мкм). Из-за образования сильного покрытия необходимо нарезать соответствующую гайку с увеличенным размером резьбы, чтобы разместить добавленный материал на резьбе болта. Горячеоцинкованные фланцевые болты менее распространены в прецизионных промышленных сборках из-за шероховатости покрытия и разницы в толщине, но остаются стандартной спецификацией для дорожной инфраструктуры, опор электропередач и наружных стальных конструкций.

Почему производственная дисциплина автомобильного уровня имеет значение при выборе болтов с шестигранной головкой для промышленного применения

Болты с шестигранной головкой являются одними из наиболее распространенных крепежных изделий, используемых в автомобилестроении, машиностроении и промышленной сборке, и эта повсеместность создает широко распространенное заблуждение, что все поставщики, производящие продукцию по одному и тому же номинальному стандарту (например, DIN 6921), поставляют эквивалентную продукцию. На практике критическими отличиями являются контроль производственного процесса, постоянство термообработки, управление размерными допусками и надежность действующей системы контроля, а не просто наличие на головке болта правильной маркировки.

Shanghai Soverchannel Industrial Co., Ltd. — OEM/ODM производитель шестигранных фланцевых болтов, чья производственная база, Nantong Jinzhai Hardware Co., Ltd., была построена на основе многолетнего глубокого участия в цепочке поставок автомобильных крепежных изделий. Требования OEM-производителей автомобилей структурно более строгие, чем большинство промышленных спецификаций: каждая партия должна иметь полную отслеживаемость материалов, отчеты об испытаниях механических свойств, записи проверки размеров и сертификацию обработки поверхности. Допуски на отклонения более жесткие. Планы выборки основаны на методологии статистического контроля процесса, а не на простой выборке «прошел/не прошел». Проверка термообработки, включая определение твердости и металлографический контроль закаленной микроструктуры, является стандартной практикой, а не дополнительным дополнением.

Эта полнофункциональная инфраструктура качества напрямую приводит к преимуществам надежности для промышленных клиентов, приобретающих фланцевые болты для машин, строительного оборудования и тяжелого производства. Когда болт производится под контролем качества автомобильного уровня, усилие зажима, которое он оказывает после установки, точно соответствует спецификации таблицы крутящих моментов — не потому, что болт оказался правильным, а потому, что вся производственная цепочка была спроектирована так, чтобы отклонения можно было обнаружить перед отправкой. Компания Shanghai Soverchannel Industrial Co., Ltd. применяет этот же стандарт как к ассортименту фланцевых болтов, выпускаемому по каталогу, так и к производству нестандартных крепежных изделий по индивидуальному заказу, предоставляя клиентам уровень прослеживаемости и согласованности процессов, который обычно ассоциируется с поставками автомобильного оборудования уровня 1, а не с общепромышленным оборудованием.

Рекомендации по моменту затяжки, относящиеся к фланцевым болтовым соединениям

Таблицы крутящих моментов, опубликованные для стандартных метрических болтов, нельзя применять непосредственно к шестигранным фланцевым болтам без регулировки. Условия трения под фланцевой головкой отличаются от условий под шестигранной головкой с отдельной шайбой, и эти различия влияют на коэффициент преобразования крутящего момента в предварительную нагрузку (коэффициент К), используемый для расчета установочного крутящего момента. Использование неправильного значения крутящего момента приводит либо к недостаточному зажатию соединений, что может привести к ослаблению, либо к чрезмерной затяжке болтов, которая превышает расчетную нагрузку и может привести к снижению текучести или усталостному растрескиванию.

Следующие факторы являются специфическими для расчета момента затяжки фланцевых болтов и должны учитываться при проектировании соединения:

• Коэффициент трения поверхности подшипника: Гладкий фланец имеет определенный коэффициент трения, который отличается от закаленной плоской шайбы. Обработка поверхности влияет на это значение: фланцевый болт с покрытием Dacromet имеет более низкий коэффициент трения, чем его аналог с гладкой отделкой или оцинкованным покрытием, а это означает, что тот же крутящий момент обеспечивает более высокий предварительный натяг. В спецификациях крутящего момента производителя всегда должно быть указано предполагаемое состояние поверхности.
• Сила взаимодействия с зубцами: Болты с зубчатым фланцем требуют дополнительного крутящего момента для заделки зубьев во время первоначальной затяжки, превышающего тот, который требуется для гладкого фланца того же размера. При проверке предварительного натяга соединения этот начальный момент затяжки следует отличать от окончательного момента затяжки.
• Смазочное взаимодействие с зубцами: Смазка болта с зубчатым фланцем снижает трение резьбы (потенциально полезно для предварительного натяга), но также уменьшает врезание зубца в сопрягаемую поверхность, частично сводя на нет функцию фиксации. В соединениях, критичных к вибрации, с использованием зубчатых фланцевых болтов сухая установка обычно предпочтительнее установки со смазкой.
• Ограничения повторного использования: Болты с зубчатым фланцем не следует использовать повторно без повторного осмотра болта и сопрягаемой поверхности. Выемки на поверхности после первой установки изменяют характеристики трения и блокировки при последующих сборках, что делает прогнозирование соотношения крутящего момента и предварительной нагрузки менее надежным.

Для OEM-приложений значения крутящего момента для болтов с шестигранным фланцем обычно определяются в результате испытаний перед установкой с использованием репрезентативных конфигураций крепежа и соединений, а не из общих таблиц моментов затяжки. Это стандартная практика в цепочке поставок автомобилей и в равной степени применима и к точной сборке промышленного оборудования. В случае сомнений запросите у производителя крепежа рекомендации по характеристикам крутящего момента, основанные на фактической используемой марке болта, покрытии и сочетании материалов сопряжения.

Производство нестандартных и нестандартных болтов с шестигранной головкой с фланцем: когда размеров по каталогу недостаточно

Стандартный каталог болтов с шестигранной головкой охватывает наиболее распространенные комбинации диаметра, длины и геометрии фланца, определенные стандартом DIN 6921 и эквивалентными спецификациями. Но значительная часть требований к промышленной и автомобильной сборке выходит за эти рамки — фланцы увеличенного диаметра для закрытия отверстий неправильной или удлиненной формы, секции уменьшенного хвостовика для оптимизации веса в алюминиевых конструкциях, нестандартные шаги резьбы для обслуживания устаревшего оборудования или геометрия фланцев, измененная для соответствия ограниченным зонам доступа к инструментам, где стандартный шестигранный привод не закрывает соседние компоненты.

Shanghai Soverchannel Industrial Co., Ltd. специализируется именно на таких сценариях. Как производитель, объединяющий исследования и разработки, производство и продажи, а также работающий на своем заводе Nantong Jinzhai Hardware Co., Ltd., компания обрабатывает OEM/ODM заказы на шестигранные фланцевые болты с нестандартными размерами, модифицированными профилями фланцев и нестандартными спецификациями материалов или покрытий. Инженерные возможности, накопленные за годы производства автомобильных крепежных изделий, где нестандартная геометрия крепежных деталей являются скорее правилом, чем исключением, напрямую трансформируются в надежное выполнение заказных программ фланцевых болтов. Клиенты получают образцы прототипов с полными отчетами о размерах и механических свойствах, а затем производственные партии, проверенные с той же строгостью контроля, что и стандартные изделия из каталога.

Полный ассортимент продукции Shanghai Soverchannel Industrial Co., Ltd. выходит за рамки только фланцевых болтов. Компания производит стандартные и нестандартные болты, гайки, детали для обработки стали, сварочные компоненты и сложные крепежные компоненты специальной формы, что делает ее единым поставщиком для клиентов, которым требуется несколько типов крепежных изделий с последовательным управлением качеством по всей номенклатуре продукции. Для клиентов в автомобильной и промышленной сферах, которые столкнулись с фрагментацией и несоответствием качества, возникающими из-за управления несколькими поставщиками крепежных изделий в небольших объемах, такой широкий спектр возможностей в рамках одной производственной системы является значительным упрощением цепочки поставок.
