Знание отрасли

ISO, ASME и DIN: как стандартные системные различия в болтах с шестигранной головкой влияют на взаимозаменяемость

Подбор команды по закупкам Внешние шестигранные болты В международных цепочках поставок часто возникает проблема, которая не очевидна при беглом осмотре: болты из разных стандартных систем могут выглядеть схожими по размерам, но при этом быть действительно несовместимыми по критическим размерам. Болт с штампом M16 по ISO 4014 и болт, изготовленный по АСМЭ Б18.2.3.1М, подходят для одной и той же гайки, но высота головки, диаметр поверхности подшипника и длина биения резьбы различаются достаточно, чтобы повлиять на распределение нагрузки на зажим и зацепление гаечного ключа - различия, которые имеют значение в структурных и автомобильных сборках, но невидимы без параллельного сравнения документов со спецификациями.

Практическое значение большей длины резьбы ASME имеет большое значение для сквозных болтов: болт ASME в соединении, предназначенном для зацепления с резьбой ISO, будет выступать дальше за пределы гайки, что безвредно, но болт ISO, замененный на соединение, спроектированное по ASME, с неглубоким резьбовым отверстием, может иметь недостаточное зацепление резьбы для номинальной нагрузки. В цепочках поставок OEM-автомобилей, где компания Shanghai Soverchannel Industrial Co., Ltd. накопила значительный производственный опыт, в выносках на чертежах следует четко указывать руководящий стандарт, а не полагаться только на номинальный диаметр для определения детали.

Как читать внешнюю маркировку головок болтов с шестигранной головкой и что они на самом деле сертифицируют

Маркировка, нанесенная или выбитая на головке болта с внешним шестигранником, не является брендом — это сертификаты класса механических характеристик и идентичности производителя, которые имеют юридическое и инженерное значение в цепочках поставок с контролем качества. Неправильное прочтение или игнорирование этой маркировки является одной из основных причин проникновения контрафактного крепежа в конструктивные узлы, где визуально одинаковые болты с клеймами разных классов прочности могут иметь различия по пределу прочности на 30% и более.

Расшифровка системы маркировки головок ISO 898-1

• Номер класса недвижимости (например, 8.8, 10.9, 12.9): Цифра(ы) перед десятичной запятой, умноженная на 100, дает минимальную прочность на разрыв в МПа. Цифра после запятой, умноженная на 10, дает отношение предела текучести к пределу прочности в процентах. Таким образом, болт 8,8 имеет предел прочности на разрыв не менее 800 МПа и предел текучести 80 % (минимальный предел текучести 640 МПа). Болт 10,9 имеет прочность на растяжение 1040 МПа и предел текучести 940 МПа — не просто «прочнее, чем 8,8», а принципиально иной режим термообработки материала.
• Идентификационный знак производителя: Требуется наряду с классом прочности по ISO 898-1. Обычно это логотип, код или отметка положения часов. Без прослеживаемой маркировки производителя заявление о классе собственности не может быть проверено по производственным записям — пробел, который таможенные инспекторы и аудиторы качества отмечают как индикатор подделки. Авторитетные поставщики, включая Shanghai Soverchannel Industrial Co., Ltd., обеспечивают отслеживание от маркировки головки до партии термообработки и сертификата завода по производству материала.
• Индикатор левой резьбы: Стандартные болты с шестигранной головкой имеют правую резьбу и не имеют хиральной маркировки. Болт с левой резьбой имеет маркировку «LH» или канавку на лысках. Замена правостороннего болта в левостороннем исполнении (обычно во вращающихся машинах, где направление резьбы выбрано специально для предотвращения ослабления) приведет к самоотвинчиванию крепежа под нагрузкой.

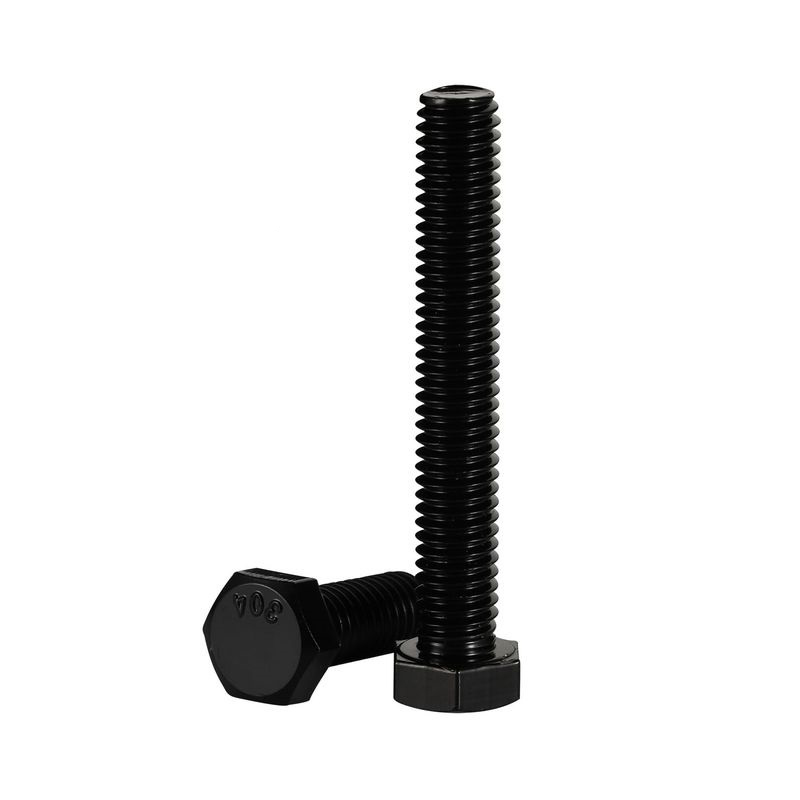

• Маркировка марки нержавеющей стали: Болты с внешним шестигранником из нержавеющей стали соответствуют стандарту ISO 3506-1 и имеют другую систему маркировки: A2-70, A4-80 и т. д. Префикс буквенного номера указывает группу стали (A2 = 304, A4 = 316), а число указывает минимальную прочность на разрыв в единицах 10 МПа. Таким образом, болт А4-70 сочетает в себе коррозионную стойкость сплава 316 с прочностью на разрыв 700 МПа. Смешение их с маркировкой марки углеродистой стали является частым источником ошибок в спецификациях в сборках из смешанных материалов.

Геометрия опорной поверхности под головкой и ее влияние на постоянство нагрузки при зажиме

Усилие зажима, развиваемое болтовым соединением, определяется тем, насколько полностью момент затяжки преобразуется в предварительный натяг болта — и удивительно большая доля этого крутящего момента, обычно 40–50%, потребляется трением под опорной поверхностью головки болта, а не в резьбе. Таким образом, геометрия и состояние этой опорной поверхности напрямую определяют согласованность нагрузки зажима на партии одинаковых болтов, затянутых с одинаковым моментом затяжки. Два внешних шестигранных болта одинакового класса и размеров, но с разной плоскостностью поверхности подшипника, шероховатостью поверхности или геометрией поверхности шайбы могут привести к разбросу нагрузки на зажим на ±20 % и более при управлении крутящим моментом на одно и то же значение.

Варианты опорных поверхностей в стандартах на болты с внешней шестигранной головкой

Для автомобильных сборок, где крутящий момент критически важен — головка блока цилиндров, ступица колеса и соединения компонентов рулевого управления — вариант с шайбой является настоятельно предпочтительным, поскольку обработанная зона контакта обеспечивает повторяемый коэффициент трения, который позволяет калибровке крутящего момента к нагрузке зажима удерживаться в пределах ± 10% от партии к партии. Компания Shanghai Soverchannel Industrial Co., Ltd. производит как стандартные болты с внешней шестигранной головкой, так и болты с шайбой на своем заводе в Наньтун Jinzhai Hardware Co., Ltd., при этом плоскостность поверхности подшипника и чистота поверхности измеряются и документируются для клиентов, чьи спецификации затяжки требуют проверенных коэффициентов трения.

Выбор длины захвата в болтовых соединениях с шестигранной головкой: почему неправильный выбор обходится дорого

Длина захвата (нерезьбовая часть хвостовика частично нарезанного болта с шестигранной головкой) является одним из наиболее часто неверно указываемых размеров при проектировании болтовых соединений, а ошибки в выборе длины захвата являются причиной непропорционально большой доли отказов соединений в строительстве и машиностроении. Длина захвата должна равняться или немного превышать общую толщину всех зажимаемых элементов, включая шайбы, так, чтобы резьбовая часть болта находилась полностью ниже стыка соединения, а хвостовик воспринимал срезающую нагрузку там, где она действует. Если длина захвата слишком мала, резьба пересекает поверхность соединения и переносит сдвиг через зону концентрации напряжений, которая не рассчитана на поперечную нагрузку.

• Слишком короткий хват: Резьба зацепляется внутри соединительного материала. Под нагрузкой сдвига хвостовик винтовой резьбы действует как концентратор напряжений и вызывает усталостное растрескивание при незначительной нагрузке, которую может выдержать гладкое поперечное сечение хвостовика. В соединениях конструкционных стальных конструкций, спроектированных в соответствии с EN 1993-1-8, это категорически запрещено — стандарт требует, чтобы резьба выходила за пределы плоскости сдвига как минимум на 2 шага резьбы со стороны гайки.
• Слишком длинный хват: Хвостовик выходит за пределы соединительного материала и входит в зону зацепления резьбы, оставляя недостаточную длину резьбы для гайки. Минимальное зацепление резьбы для соединений сталь-сталь составляет один диаметр болта; падение ниже этого значения из-за использования слишком длинной рукоятки сокращает эффективное зацепление и увеличивает риск срыва резьбы гайки при растягивающей перегрузке.
• Уловитель толщины шайбы: Распространенной ошибкой на месте является указание длины захвата в зависимости от номинальной толщины пластины, а затем добавление шайб на месте без регулировки длины болта. Добавление двух стандартных шайб к соединению M20 увеличивает общую толщину примерно на 6 мм, что может сместить зацепление резьбы с податливого на предельное на болте, выбранном с точной номинальной толщиной пластины.
• Болты с полной резьбой в срезных соединениях: ISO 4017 (болты с шестигранной головкой с полной резьбой) не следует использовать в соединениях, где болт пересекает плоскость среза, именно по причине концентрации напряжений, указанной выше. Они подходят только для натяжных соединений, соединений с резьбовыми отверстиями и в тех случаях, когда вся толщина соединения меньше стандартной длины резьбы для данной комбинации диаметра и длины.

Чтобы определить правильную длину захвата, необходимо суммировать толщину каждого элемента, через который проходит болт — первичных пластин, уплотнительных пластин, шайб и прокладок — и выбрать следующую стандартную длину болта, превышающую эту сумму, которая по-прежнему обеспечивает достаточное зацепление резьбы в гайке. Компания Shanghai Soverchannel Industrial Co., Ltd. поставляет болты с шестигранной головкой стандартной и нестандартной длины с полностью документированной разбивкой по длине захвата и длине резьбы, что позволяет клиентам подтверждать соответствие требованиям к конструкции соединений перед установкой, а не обнаруживать ошибки во время установки.

Коррозионные характеристики болтов с шестигранной головкой в морской и химической среде: за пределами обычной нержавеющей стали

Предположение о том, что болты с внешним шестигранником из «нержавеющей стали» устойчивы к коррозии в агрессивных средах, является одним из наиболее устойчивых и опасных заблуждений при закупках промышленного крепежа. Аустенитные марки нержавеющей стали А2 (304) и А4 (316) обеспечивают превосходную общую коррозионную стойкость, но обе они подвержены специфическим механизмам коррозии — точечной коррозии, щелевой коррозии и коррозионному растрескиванию под напряжением — которые могут привести к быстрому и полному выходу из строя в условиях, для которых эти марки не предназначены. Выбор правильного материала требует сопоставления известных порогов разрушения сплава с реальной химической средой, а не просто указания «нержавеющая сталь».

Виды коррозионного разрушения в зависимости от окружающей среды и сплава

Коррозионное растрескивание под напряжением (SCC) заслуживает особого внимания для болтов с внешним шестигранником из высококачественной нержавеющей стали в соединениях, нагруженных растяжением при температуре выше 150°C в присутствии хлоридов. В отличие от точечной коррозии, которая является видимой и прогрессирующей, SCC представляет собой механизм замедленного разрушения: болт может выглядеть неповрежденным и выдерживать нагрузку в течение недель или месяцев, прежде чем внезапно сломаться при напряжении, значительно ниже его номинального предела прочности на растяжение. Сочетание длительного растягивающего напряжения (из-за предварительной нагрузки), чувствительного сплава (аустенитная нержавеющая сталь с классом прочности выше А2-70 или А4-70) и хлоридной среды создает условия для возникновения SCC. В этих случаях нержавеющая сталь Duplex 2205 с ее ферритно-аустенитной микроструктурой обеспечивает примерно в 10 раз лучшую стойкость к SCC, чем A4-80, сохраняя при этом достаточные коррозионные характеристики в хлоридных средах примерно до 250 частей на миллион Cl⁻ при рабочей температуре.

Методы затяжки болтов с внешней шестигранной головкой: когда какой подход использовать

Затяжка внешнего болта с шестигранной головкой до определенного значения крутящего момента является наиболее распространенным методом сборки, но сам по себе крутящий момент является плохим показателем предварительного натяга. Исследования неизменно показывают, что один и тот же момент затяжки создает предварительные нагрузки болтов, разбросанные в диапазоне ± 25–30 % из-за изменчивости трения на резьбе и контактных поверхностях под головкой. Этот разброс является основной причиной многих поломок соединений, которые на бумаге кажутся собранными правильно. Понимание того, какой метод затяжки применить, исходя из критичности соединения и имеющегося инструмента, определяет, достигнет ли соединение расчетного усилия зажима в производстве, а не только в инженерных расчетах.

Сравнение методов затяжки болтовых соединений с внешней шестигранной головкой

• Контроль крутящего момента (только Нм): Самый простой и распространенный метод. Разброс преднатяга ±25–30% из-за изменчивости трения. Подходит для некритических соединений, соединений общего оборудования и строительных соединений, где соединение спроектировано с достаточным запасом прочности, чтобы поглотить этот разброс. Соединения ISO 4016 и DIN 601 в каркасах зданий обычно затягиваются этим методом.
• Крутящий момент и угол (управление крутящим моментом): Применяет плотный крутящий момент с последующим заданным углом поворота, сознательно и контролируемо растягивая болт в пластиковую область. Разброс преднатяга снижается до ±5–10%, поскольку контролируемое углом удлинение практически не зависит от трения в зоне пластичности. Стандарт для автомобильных головок цилиндров, шатунов и болтов ступиц колес. Требуется динамометрический пистолет или гаечный ключ с функцией измерения угла.
• Затяжка с контролем текучести: Гайковерт с сервоуправлением отслеживает градиент крутящего момента в режиме реального времени и останавливается, когда обнаруживает перегиб на кривой крутящего момента-угла, указывающий на пересечение точки текучести. Достигается разброс предварительной нагрузки ±3–5%. Используется в высокоточных силовых агрегатах и ​​критических с точки зрения безопасности автомобильных узлах. Болт нельзя использовать повторно — после его ослабления контрольная кривая будет недействительна для повторной затяжки.
• Прямая индикация натяжения (шайбы DTI): Сжимаемая шайба с выступами под головкой болта разрушается при калиброванной нагрузке, обеспечивая визуальное подтверждение того, что минимальная предварительная нагрузка достигнута независимо от трения. Подходит для каркасов из конструкционной стали (AISC 360, BS EN 14399) для высокопрочных соединений с фрикционным захватом. Визуальное подтверждение полностью исключает постоянство крутящего момента оператора как переменную.
• Гидравлическое натяжение: Прикладывает осевое натяжение непосредственно к хвостовику болта с помощью гидравлического домкрата, а затем фиксирует гайку при нулевом трении резьбы. Обеспечивает точность предварительного натяга ±2–5 % и является стандартным методом для болтов большого диаметра (M36 и выше) во фланцах сосудов под давлением, соединениях башен ветряных турбин и анкерных узлах тросов мостов, где доступ к гаечному ключу и приложение крутящего момента человеком нецелесообразно.

Компания Shanghai Soverchannel Industrial Co., Ltd. поставляет болты с внешним шестигранником с документированными рекомендациями по параметрам затяжки, соответствующими классу прочности и применению, включая значения крутящего момента, спецификации угла для сборок «крутящий момент-угол» и предположения о коэффициенте трения, что дает группам инженеров-сборщиков данные, необходимые для правильной калибровки инструментов, вместо того, чтобы полагаться на общие таблицы моментов затяжки, которые могут не соответствовать фактическим условиям трения при указанной обработке поверхности болта.
