Как геометрия гнезда определяет реальный крутящий момент винтов с шестигранной головкой

Преимущество передачи крутящего момента винты с шестигранной головкой Застежки с прорезями или крестообразной головкой хорошо известны, но точный механизм часто понимается неправильно. В шестигранном гнезде гаечный ключ одновременно воздействует на все шесть приводных поверхностей, распределяя приложенный крутящий момент по всему периметру контакта, а не концентрируя его в одной или двух точках. Результатом является значительно более высокое соотношение крутящего момента к поперечному сечению: винт M8 с головкой под торцевой ключ обычно можно затянуть до полной расчетной нагрузки без проскальзывания привода, что физически невозможно с сопоставимой головкой с крестообразным шлицем.

Глубина гнезда является критически важной, но часто упускаемой из виду переменной. ISO 4762 определяет минимальную глубину гнезда для каждого диаметра, но болты, изготовленные с минимальной глубиной, имеют тенденцию демонстрировать постепенное скругление шпонки при повторяющихся циклах с высоким крутящим моментом. В автомобильной и строительной технике глубина гнезда, составляющая 1,0–1,1 × номинальный диаметр резьбы, является практической целью для болтов, которые будут подвергаться многократной затяжке. В Шанхайская промышленная компания Soverchannel, Ltd. Геометрия гнезда выдерживается с более строгими допусками на размеры, чем минимальные, специально для поддержки приложений, в которых частая разборка и повторная сборка являются частью сервисного протокола.

Угол фаски у входа в гнездо также имеет значение. Заходная фаска под углом 45° направляет шестигранный ключ в зацепление, не вгрызаясь в стенки гнезда, что продлевает срок службы инструмента и крепежа в средах автоматизированной сборки. Болты с острыми входами в гнезда без фасок более подвержены истиранию контактной поверхности, особенно когда и шпонка, и гнездо изготовлены из закаленной стали, и это проявляется в постепенном увеличении гнезда, что в конечном итоге приводит к эксцентричности под действием крутящего момента.

Винты с шестигранной головкой класса 12,9: практические ограничения и ошибки при установке

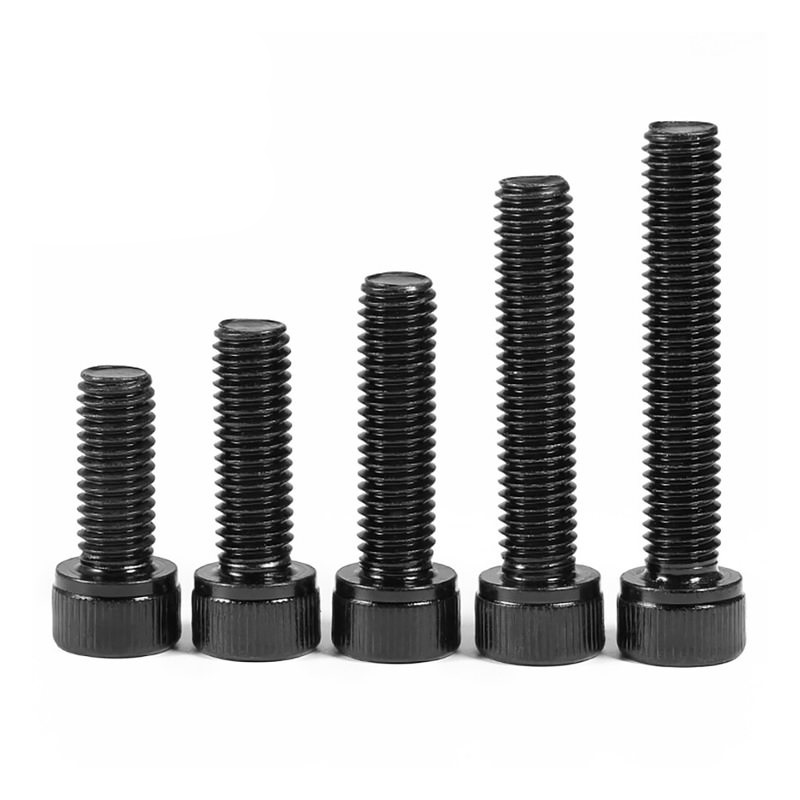

Класс 12.9 — это высший стандартный класс прочности для винтов с головкой под торцевой ключ с метрической головкой, с минимальной прочностью на разрыв 1220 МПа и пробной нагрузкой, которая обеспечивает предварительные нагрузки, превышающие те, которые достижимы для любого крепежа более низкого класса того же размера. Однако на практике эксплуатация болта 12,9 с испытательной нагрузкой или близкой к ней сопряжена с рисками, которые инженеры часто недооценивают.

Водородное охрупчивание является наиболее серьезной проблемой. Процессы гальваники, используемые для нанесения декоративных или антикоррозионных покрытий на высокопрочную сталь, могут привести к попаданию атомарного водорода в стальную решетку. При уровне твердости 12,9 (39–44 HRC) сталь находится в том диапазоне восприимчивости, где замедленное разрушение, вызванное водородом, может произойти через несколько часов или даже дней после установки - при уровнях напряжения значительно ниже номинальной прочности материала на растяжение. Вот почему ISO 4042 требует обжига (дегидрирования) в течение четырех часов после нанесения покрытия для крепежных изделий с твердостью выше 34 HRC, и почему многие спецификации OEM запрещают полностью гальванопокрытие болтов класса 12,9, требуя вместо этого покрытия из чешуек цинка.

Длина зацепления резьбы не менее важна для класса 12,9. Чем выше предел прочности болта по отношению к материалу резьбового отверстия, тем большее зацепление резьбы необходимо, чтобы предотвратить срыв резьбы до разрушения болта. В алюминиевых корпусах, распространенных в автомобильной и аэрокосмической промышленности, минимальное зацепление 12,9 болтов обычно составляет 1,5 × номинального диаметра, а инженеры-проектировщики часто указывают 2,0 × в качестве запаса прочности. Использование того же болта 12,9 в алюминиевой отливке, который был разработан для крепежа 10,9 без учета длины зацепления, — это прямой путь к сорванной резьбе.

Выбор материала помимо стали: когда выбирать винты с головкой из нержавеющей стали или сплава

Винты с шестигранной головкой из углеродистой стали доминируют на рынке по объему, но существуют четко определенные границы применения, где другие материалы являются правильным инженерным выбором, а не вариантом модернизации. Понимание этих границ предотвращает как завышение спецификаций (плата за коррозионную стойкость, которая не требуется для окружающей среды), так и занижение спецификаций (отказы в эксплуатации из-за коррозии или термической деградации).

Являясь одновременно поставщиком крепежа из углеродистой стали и производителем крепежа из нержавеющей стали, компания Shanghai Soverchannel Industrial Co., Ltd. поставляет винты с внутренним шестигранником для всех этих семейств материалов со своей производственной базы в Nantong Jinzhai Hardware Co., Ltd. Способность компании производить крепеж из легированной стали на заказ, включая составы сплавов Ni-Cr-Mo, не входящих в каталог, означает, что клиенты в секторах с высоким спросом, таких как автоспорт и энергетика, могут указывать точные химические окна, а не принимать ближайший стандартный сорт.

Потайная головка, пуговица или колпачковая головка: выбор правильной формы головки винта с внутренним шестигранником для вашей сборки

Цилиндрическая головка является формой по умолчанию для винтов с внутренним шестигранником и подходит для подавляющего большинства промышленных применений, но выбор формы головки имеет реальные функциональные последствия, а не только эстетические. Выбор неправильной формы головки может снизить эффективность зажима, создать проблемы с помехами или сделать разборку разрушительной, а не рутинной.

• Головка колпака (ISO 4762): Стандартная форма. Высокая цилиндрическая головка обеспечивает самое глубокое гнездо и максимальный крутящий момент. Относительно небольшая поверхность подшипника (внешний диаметр примерно в 1,5 раза больше диаметра резьбы) концентрирует зажимную нагрузку, что делает его подходящим для соединений сталь-сталь, но потенциально может вызвать проблемы с запрессовкой в ​​мягкие материалы, такие как алюминий или пластмассы, без шайбы.

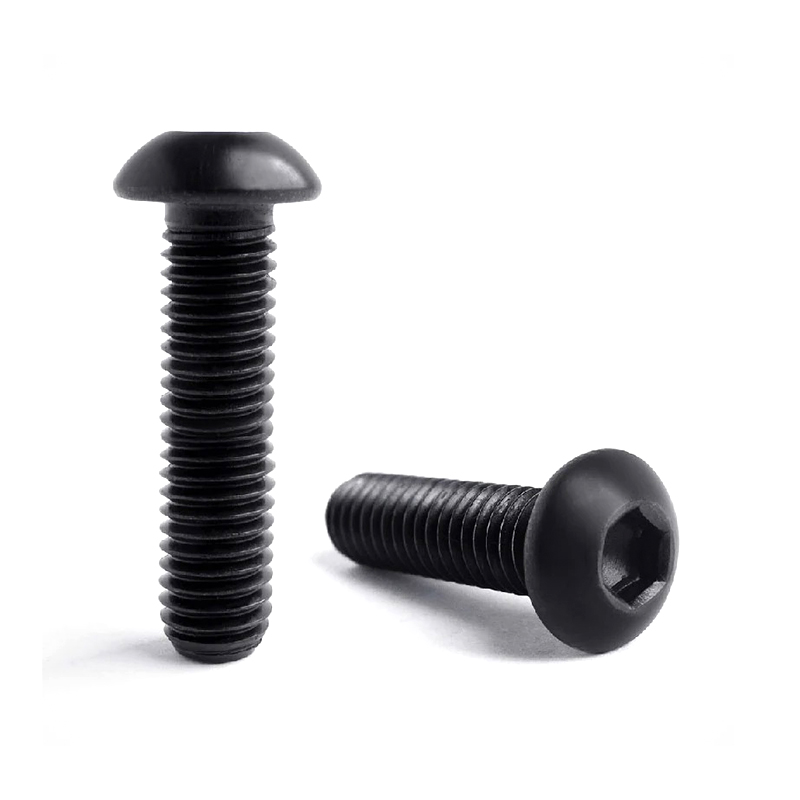

• Кнопочная головка (ISO 7380): Низкопрофильная куполообразная головка значительно увеличивает площадь опорной поверхности по сравнению с головкой колпака, снижая поверхностное давление на мягкие соединяемые материалы. Глубина гнезда меньше, чем у головки того же диаметра, поэтому максимально достижимый крутящий момент ниже - обычно 60–70% от эквивалентной головки. Подходит для применений, где зажимная нагрузка умеренная и желателен внешний вид заподлицо или почти заподлицо.
• Потайная головка (ISO 10642): Внутренний угол 90° (или 60° в некоторых стандартах DIN) полностью входит в ответную зенковку, создавая действительно ровную внешнюю поверхность. Шарнир опирается на коническую посадочную поверхность, создавая осевое усилие зажима, что делает критической точность геометрии зенковки: несовпадение углов конуса приводит к концентрации нагрузки на ободе или кончике, а не к распределению ее по всей контактной поверхности конуса.
• Низкая головка/тонкая головка: Используется там, где осевое пространство над поверхностью соединения сильно ограничено, например, внутри корпусов подшипников или механизмов скольжения. Уменьшенная высота головки по своей сути уменьшает глубину гнезда и, следовательно, максимальный крутящий момент привода; это крепежные детали с компромиссной конструкцией, и их не следует заменять в головках с головкой без проверки того, что пониженная крутящая способность по-прежнему соответствует требованиям к предварительной нагрузке соединения.

Фиксация резьбы винтов с шестигранной головкой: химические клеи, механические вставки и распространенные варианты затяжки

Ослабление вибрацией — это настоящий вид отказа любого крепежа в динамичной среде, и винты с шестигранной головкой, используемые в автомобилестроении, машиностроении и промышленности, не являются исключением. Выбор метода фиксации влияет на крутящий момент сборки, процедуру разборки, возможность повторного использования и стоимость, поэтому определение стратегии фиксации резьбы требует понимания компромиссов каждого варианта, а не использования по умолчанию того, что уже используется на сборочной линии.

Химическая адгезионная фиксация (анаэробный фиксатор резьбы)

Нанесенные на резьбу перед сборкой, анаэробные клеи затвердевают в отсутствие кислорода после выполнения соединения. Низкопрочные марки допускают разборку стандартными инструментами; средние сорта требуют нагрева (обычно 200–250 ° C), чтобы разорвать связь и приступить к разборке; высокопрочные марки эффективно долговечны. Ключевым ограничением является то, что адгезионная фиксация несовместима с пассивными крепежными деталями или крепежными деталями с фосфатным покрытием в некоторых составах — химический состав покрытия препятствует отверждению. Предварительно нанесенный микрокапсулированный фиксатор резьбы (сухие на ощупь шарики на резьбе) позволяет избежать этой проблемы и широко используется в автомобильном производстве OEM для винтов с внутренним шестигранником в критически важных узлах.

Преобладающие варианты динамометрических гаек и нейлоновых вставок

В тех случаях, когда винт ввинчивается в гайку, а не в резьбовое отверстие, контргайки с нейлоновой вставкой (ISO 7042) обеспечивают надежную виброустойчивость за счет механических воздействий. Нейлоновый воротник деформируется вокруг резьбы винта, создавая преобладающий момент трения, который препятствует вращению как в направлении затягивания, так и в направлении ослабления. Ограничением является температура: нейлоновые вставки начинают размягчаться при температуре выше 120°C, что делает их непригодными для применения в трансмиссиях, прилегающих к выхлопным системам, или при высоких температурах.

Зубчатые фланец и клиновые стопорные шайбы

Системы клиновых стопорных шайб (две шайбы с противоположными кулачковыми поверхностями и радиальными зубцами) являются наиболее надежным методом механической фиксации винтов с внутренним шестигранником в условиях высокой вибрации. Геометрия кулачка означает, что крепежный элемент должен двигаться вверх, чтобы ослабить его, преобразуя вызванное вибрацией вращательное движение в дополнительную осевую силу зажима, а не отпуская его. Эти системы увеличивают количество компонентов и стоимость, но являются предпочтительным решением для критически важных с точки зрения безопасности крепежных элементов строительной техники и тяжелых дизельных силовых агрегатов.

Стандартизация крепежа с утопленной головкой: почему спецификации ISO, DIN и ASME различаются и когда это важно

Винты с шестигранной головкой регулируются несколькими пересекающимися международными стандартами, и различия между ними достаточно малы, чтобы вызвать опасную путаницу. Инженер, который указывает «ISO 4762 M10 × 30, класс 12,9» и получает деталь, изготовленную в соответствии с DIN 912, получит функционально эквивалентный крепеж по большинству размеров — DIN 912 в значительной степени гармонизирован с ISO 4762. Но одно и то же предположение не распространяется на все семейства стандартов, и перед поиском международных поставщиков стоит понять следующие различия.

• ISO 4762 по сравнению с ASME B18.3: В американских винтах с головкой под торцевой ключ дюймовой серии используются другие правила высоты головки и размера головки, чем у метрических винтов ISO номинально эквивалентного диаметра. Винт ¼-20 ASME B18.3 НЕ взаимозаменяем с винтом M6 ISO 4762 — шаг резьбы, размеры головки и размер гнезда различаются. Смешанная метрическая/дюймовая оснастка является частым источником повреждений кулачка гнезда при ремонте.
• Класс допуска резьбы: ISO 4762 определяет класс допуска резьбы 6H/5g для винтов с головкой под торцевой ключ, в то время как некоторые национальные стандарты допускают 6H/6g. Разница незначительна в приложениях с низкой нагрузкой, но существенна при установке в прецизионные отверстия или при использовании резьбовых вставок из алюминия.
• Маркировка обработки поверхности: Маркировка класса прочности ISO (10.9, 12.9) обязательна для болтов М5 и больше. В стандарте DIN 912 исторически использовалась та же система маркировки, но в некоторых крепежных изделиях отечественного производства от поставщиков более низкого уровня маркировка марок полностью отсутствует - это немедленный красный флаг качества, который указывает на то, что партия не прошла термическую обработку и механические испытания, необходимые для этой марки.
• Нестандартные конфигурации: Если ни ISO, ни ASME не охватывают требуемую геометрию (например, очень длинный винт с внутренним шестигранником и хвостовиком уменьшенного диаметра для экономии веса), деталь по определению является нестандартным крепежом, изготовленным по индивидуальному заказу. Shanghai Soverchannel Industrial Co., Ltd. специализируется именно на этой территории, разрабатывая и производя винты с шестигранной головкой по чертежам заказчика, которые выходят за рамки любых опубликованных стандартов.

Скрытый монтаж в прецизионных сборках: допуски и правила проектирования карманов с цековкой

Одним из ключевых преимуществ винтов с шестигранной головкой является возможность установки их полностью утопленными в расточенное отверстие, исключая любое выступание над сопрягаемой поверхностью. Это имеет решающее значение для раздвижных интерфейсов, эстетичных внешних панелей и корпусов с ограниченным пространством. Но геометрия цековки должна быть спроектирована правильно – если ее сделать неправильно, это приведет к одному из трех последствий: нижняя часть винта окажется на дне цековки до того, как резьба полностью зафиксирует соединение, головка будет выступать над поверхностью из-за недостаточной глубины отверстия или диаметр отверстия слишком близок к диаметру головки и создаст помехи во время установки.

Стандартные размеры цековки для винтов с головкой под торцевой ключ ISO 4762 соответствуют конкретным рекомендациям:

• Диаметр цековки: номинально диаметр головки винта с зазором 0,3–0,5 мм (например, для M8 с головкой 13,0 мм стандартным является диаметр отверстия 13,5 мм).
• Глубина цековки: высота головки 0,1–0,3 мм, чтобы головка располагалась заподлицо, не затрагивая дно отверстия при нормальных производственных допусках.
• Зазор сквозного отверстия: отверстие с зазором хвостовика должно иметь размер средней посадки (обычно номинальный диаметр 0,3 мм для M8 и ниже, 0,5 мм для M10–M16), чтобы обеспечить небольшое смещение между сопрягаемыми деталями.
• Минимальная толщина стенки вокруг расточки: в алюминиевых корпусах стенка между внешним краем цековки и любым прилегающим элементом должна быть как минимум в 1,5 раза больше диаметра цековки, чтобы предотвратить растрескивание под напряжением при приложении крутящего момента.

Компания Shanghai Soverchannel Industrial Co., Ltd. предоставляет консультации по размерам в рамках своей услуги по разработке крепежных изделий по индивидуальному заказу: когда клиенты на производственных линиях Nantong Jinzhai Hardware Co., Ltd. сталкиваются с проблемами сборки, связанными с цековкой, команда инженеров проверяет как геометрию крепежа, так и конструкцию отверстий клиента, чтобы определить основную причину. Эта интегрированная модель исследований и разработок, производства и продаж означает, что поддержка в решении проблем доступна в той же точке контакта, что и в сфере закупок.
