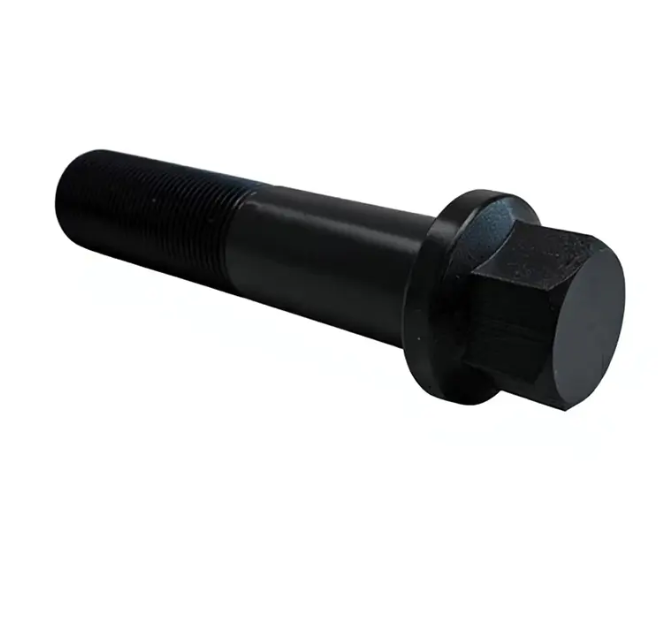

Болты головки блока цилиндров: прочность зажима, крутящий момент и отказ от анализа

Основная функция болта головки блока цилиндров — не просто прижать головку к блоку. Он предназначен для поддержания точного и равномерного усилия зажима по всей уплотняющей поверхности прокладки головки блока цилиндров в условиях экстремальных температурных циклов, скачков давления в цилиндрах и перепадов расширения материала. При правильной затяжке болт упруго растягивается до состояния расчетного натяжения, ведя себя как высокопрочная пружина, обеспечивающая усилие зажима от 8000 до 12 000 фунтов на застежку . Эта накопленная энергия сжимает прокладку головки блока цилиндров в достаточной степени, чтобы герметизировать давление сгорания, которое может превышать 1500 фунтов на квадратный дюйм в двигателе с наддувом, одновременно герметизируя масляные каналы высокого давления и каналы охлаждающей жидкости, которые проходят между головкой и блоком. Болт, который поддался, устал или был установлен с недостаточной предварительной нагрузкой, не может сохранять герметичность, когда головка блока цилиндров и блок расширяются с разной скоростью во время прогрева. Понимание того, что болт с головкой представляет собой динамическое подпружиненное зажимное устройство, а не статический резьбовой штифт, является основой каждой правильной процедуры установки и диагностики.

Отношение крутящего момента к текучести по сравнению со стандартными крепежными деталями: фундаментальное различие

Болты головки блока цилиндров делятся на две взаимоисключающие категории, и обращение с одним как с другим приводит к немедленному выходу двигателя из строя. Стандартные болты затягиваются в пределах диапазона упругости, то есть при ослаблении они возвращаются к исходной длине и во многих случаях могут быть повторно использованы, если соответствуют критериям контроля размеров. Болты, определяющие момент текучести, затянуты. за пределом упругости в зону пластической деформации , при котором материал постоянно растягивается и не возвращается к своей первоначальной длине. Подход TTY обеспечивает более стабильное усилие зажима, поскольку кривая нагрузки болта в пластической области становится более плоской — небольшие изменения угла поворота приводят к минимальным изменениям нагрузки зажима, что делает процесс более повторяемым на сборочной линии. Необратимым компромиссом является то, что болт TTY растянулся выше предела текучести и никогда не должен использоваться повторно . Вторая последовательность затяжки на поддавшемся болту приведет к его дальнейшей пластической деформации до тех пор, пока он не выйдет из строя, часто ломаясь во время окончательного затяжки или, что еще хуже, через несколько дней после того, как двигатель вернется в эксплуатацию.

Идентификация болтов TTY по спецификации

Руководство по обслуживанию производителя предоставляет точную классификацию, но физические индикаторы включают спецификацию крутящего момента, в которой указано начальное значение крутящего момента, за которым следует последний шаг на основе угла, например 90 градусов или 180 градусов . Эта спецификация угла, а не окончательное значение крутящего момента, является отличительной чертой процедуры TTY, поскольку болт поворачивается на измеренный оборот в свою пластическую область. Стандартные болты многоразового использования имеют окончательное значение крутящего момента в Ньютон-метрах или футо-фунтах, без углового шага или с угловым шагом, который остается в пределах диапазона упругости и явно отмечен в сервисной литературе как многоразовые.

Последовательность затяжки и геометрия равномерного зажима

Последовательность затяжки каждой головки блока цилиндров — это не рекомендация, а карта распределения напряжений. Головки цилиндров не являются бесконечно жесткими; они прогибаются на микродюймы под натяжением болта. Если болты затягиваются от одного конца к другому, головка деформируется в форме небольшого клина, концентрируя силу зажима в последнем затянутом углу и оставляя начальный конец недостаточно сжатым. спиральный узор, начиная с центра и двигаясь наружу с возрастающими шагами крутящего момента постепенно и равномерно опускает головку вниз, позволяя прокладке равномерно сжиматься и головке располагаться параллельно колоде блока. Типичная процедура включает от трех до пяти проходов с постепенным крутящим моментом: начальный проход с низким крутящим моментом для посадки всех крепежных элементов, промежуточные проходы с возрастающими значениями крутящего момента и окончательный проход под углом для крепежных элементов TTY. Пропуск прохода или этапов уплотнения приводит к неравномерному сжатию прокладки во время критической начальной фазы разрушения, и возникающая в результате неплотность уплотнения может не проявиться до тех пор, пока двигатель не достигнет рабочей температуры и неравномерно нагруженное огневое кольцо не сломается.

Состояние резьбы и обман с динамометрическим ключом

Динамометрический ключ измеряет трение, а не силу зажима. Крутящий момент, приложенный к болту с головкой, примерно 50% преодолевает трение под головкой болта, 40% преодолевает трение резьбы и только от 10% до 15% фактически создает предварительную нагрузку при зажиме. . Если резьба в блоке корродирована, загрязнена или повреждена, динамометрический ключ щелкает с заданным значением, в то время как фактическое растяжение болта — и, следовательно, усилие зажима — резко падает. Болт, затянутый в соответствии со спецификацией, на грязной резьбе может обеспечить менее половины расчетного усилия зажима, в то время как тот же крутящий момент на резьбе, смазанной неутвержденным составом, может привести к чрезмерному растяжению болта, превышающему предел текучести. Вот почему каждая спецификация производителя включает требования к состоянию резьбы: очистите, при необходимости прочистите резьбу с помощью донного крана и используйте только указанную смазку — будь то чистое моторное масло, специальная сборочная смазка или сухая резьба. Тип смазки меняет коэффициент трения, и спецификация крутящего момента была разработана для этого конкретного коэффициента. Замена монтажной смазки на основе дисульфида молибдена в резьбе, предназначенной для моторного масла, может настолько сильно снизить трение, что болт поддается до того, как будет достигнут целевой крутящий момент.

Распространенные виды отказов и их основные причины

Отказы болтов головки блока цилиндров редко бывают спонтанными — они происходят по предсказуемой схеме с идентифицируемыми причинами. Понимание этих закономерностей позволяет технику диагностировать неисправность, а не просто заменять болт и надеяться, что проблема не повторится.

Перелом шейки под головкой болта

Болт, который защелкивается в месте соединения хвостовика и фланца головки, был затянут слишком сильно, либо из-за повторного использования болта TTY, либо из-за неправильного применения спецификации крутящего момента, либо из-за несоответствия смазки резьбы. Поверхность излома обычно имеет вид классическое пластическое разрушение типа чашка-конус с уменьшением шейки, видимым на диаметре хвостовика. Исправление процедурное: новые болты, проверенные характеристики крутящего момента и правильная подготовка резьбы.

Усталостное разрушение средней части хвостовика

Болт, который ломается в резьбовой части или в середине стержня с плоской поверхностью излома с обозначением пляжа, вышел из строя из-за циклической усталости. Это указывает на то, что болт не достиг достаточной предварительной нагрузки, чтобы удерживать соединение в закрытом состоянии под давлением цилиндра. Каждый цикл сгорания слегка отрывал головку от блока, циклически нагружая болт до тех пор, пока он не треснул. Основная причина заключается в хроническая недостаточная затяжка, часто из-за грязной резьбы, неисправного динамометрического ключа или растянутого болта TTY, используемого повторно. .

Водородное охрупчивание

Высокопрочные крепежные детали с твердостью примерно 36 HRC подвержены водородному охрупчиванию, при котором атомарный водород диффундирует в структуру зерен стали и вызывает хрупкое межзеренное разрушение. Неисправность часто возникает часов или дней после установки, при этом болт защелкивается в состоянии покоя . Источником обычно является кислое химическое воздействие во время производства или очистки или коррозионные побочные продукты сгорания при повреждении прокладки головки блока цилиндров. Поверхность излома при увеличении выглядит зернистой и межзеренной, без пластической деформации, возникающей при разрушении из-за перегрузки.

Подготовка ствола скважины и опасность скрытой блокировки жидкости

Отверстия под болты головки блока представляют собой глухие отверстия, в которых может скапливаться масло, охлаждающая жидкость или чистящий растворитель. Когда болт вкручивается в глухое отверстие, заполненное жидкостью, жидкость попадает под болт и не может сжиматься. По мере продвижения болта в захваченном объеме увеличивается гидравлическое давление. Это давление может оказать достаточную силу, чтобы расколоть чугунный или алюминиевый блок у основания канала ствола , катастрофический и часто не поддающийся ремонту отказ. Профилактика абсолютна: каждое глухое отверстие под болт необходимо тщательно очистить сжатым воздухом и подходящим растворителем, а затем осмотреть с помощью бороскопа или зонда перед установкой болта. Нарезание резьбы с помощью нижнего крана с последующей промывкой растворителем и сушкой на воздухе является минимальной процедурой. Даже несколько капель остатков масла могут разрушить блок, когда болт будет затянут до конечного момента затяжки. Этот шаг не является обязательным и является одной из наиболее частых причин повреждения блока при замене прокладки ГБЦ.

Выбор материала и проблема скорости расширения

В современных двигателях алюминиевые головки цилиндров сочетаются с чугунными или алюминиевыми блоками, что приводит к несоответствию материалов, которым должны соответствовать болты головки блока цилиндров. Алюминий расширяется примерно в два раза выше, чем у чугуна — примерно 23 x 10⁻⁶ на градус Цельсия против 11 x 10⁻⁶ . Когда алюминиевая головка на железном блоке нагревается от температуры окружающей среды до рабочей температуры, головка вырастает больше, чем блок, увеличивая нагрузку на болты. Болты должны быть спроектированы с достаточным диапазоном упругого растяжения, чтобы компенсировать это дифференциальное расширение, не поддаваясь. В двигателях с алюминиевыми блоками цилиндров и алюминиевыми головками степень расширения одинакова, но более низкий модуль алюминия означает, что резьбовые отверстия более подвержены истиранию и выдергиванию резьбы. Во многих двигателях с алюминиевыми блоками используются болты с пределом текучести, поскольку постоянная нагрузка на зажим при установке TTY обеспечивает запас прочности при более низкой прочности резьбы основного алюминиевого материала.

Шпильки головки вторичного рынка и модернизация зажимного усилия

В высокопроизводительных приложениях, где давление в цилиндре превышает исходный расчетный диапазон, шпильки с головкой заменяют болты с головкой в качестве зажимного решения. Шпилька ввинчивается в блок вручную и закрепляется гайкой сверху, устраняя комбинированное скручивающее и растягивающее напряжение, которое испытывает болт во время затяжки. Болт должен одновременно скручиваться и растягиваться при затягивании; шпилька загружена исключительно натяжение при затягивании гайки, что обеспечивает более равномерную нагрузку на зажим и снижает риск заедания резьбы в блоке . Высокопроизводительные шпильки изготавливаются из таких материалов, как инструментальная сталь H11 или специально разработанная хромомолибденовая сталь 8740 с пределом прочности на разрыв, превышающим 190 000 фунтов на квадратный дюйм, что значительно выше марок болтов OEM. Порядок установки шпилек отличается от болтов: шпильку устанавливают с минимальным моментом затяжки в чистую резьбу, часто с резьбофиксирующим составом со стороны блока, а гайку затягивают указанной изготовителем монтажной смазкой на резьбе и фланце гайки. Спецификация крутящего момента для сборки шпильки и гайки отличается от спецификации болта и должна быть взята из данных производителя шпильки, а не из руководства OEM.

Оценка возможности повторного использования болтов без TTY

Если производитель разрешает повторное использование стандартных болтов головки блока цилиндров, перед возвратом в эксплуатацию эти болты должны пройти проверку размеров. Критические измерения общая длина по сравнению со спецификацией, диаметр хвостовика в нескольких точках на участке без резьбы и состояние резьбы под увеличением. . Болт, который постоянно растянут, будет иметь длину больше, чем указано в спецификации, а диаметр его хвостовика в растянутой области уменьшится. Любое сужение, даже самое незначительное, дисквалифицирует болт. Резьбу необходимо проверять на предмет истирания, точечной коррозии и деформации гребня. Болт с поврежденной резьбой будет давать неточные показания крутящего момента и непостоянную нагрузку на зажим. Если какой-либо болт в комплекте не прошел проверку, следует заменить весь комплект — смешивание новых и использованных болтов на одной и той же головке блока цилиндров приводит к неравномерному распределению зажимного усилия, что ухудшает герметичность прокладки головки блока цилиндров.

• Измерьте общую длину в соответствии с заводскими спецификациями; любое постоянное удлинение дисквалифицирует болт.
• Измерьте диаметр хвостовика в нерезьбовой части; любое уменьшение указывает на пластическую деформацию.
• Осмотрите резьбу под увеличением на наличие истираний, выбоин или сплющивания гребней.
• Замените весь комплект, если какой-либо отдельный болт не прошел проверку.

Обязательная установка холодного двигателя

Болты головки блока цилиндров необходимо устанавливать на полностью холодный двигатель. Характеристики крутящего момента и измерения угла в руководстве по техническому обслуживанию откалиброваны для температура окружающей среды, обычно от 20°C до 25°C (от 68°F до 77°F) . Двигатель, даже теплый на ощупь, расширился, и тепловое расширение меняет условия трения и соотношения размеров, которые предполагаются спецификацией. Болт, затянутый на прогретом двигателе, будет затянут недостаточно, когда двигатель вернется к температуре окружающей среды. Возникающий в результате дефицит нагрузки на хомут может и не привести к немедленному выходу из строя, но снижает вероятность вырыва прокладки головки блока цилиндров, особенно в условиях высоких нагрузок. Двигатель должен простоять ночь или как минимум несколько часов, пока все компоненты не достигнут стабильной комнатной температуры, прежде чем будет выполнен окончательный крутящий момент.
