Соотношение крутящего момента к текучести и крутящего момента к углу: что на самом деле говорят характеристики затяжки о болте

В современном мире преобладают два метода затяжки. Автомобильные болты технических характеристик прокладок соединений двигателя, и их путаница является одной из наиболее серьезных монтажных ошибок при сборке и ремонте автомобилей. Болты с пределом текучести (TTY) спроектированы таким образом, чтобы их затягивание превышало предел упругости материала в зоне контролируемой пластической деформации. После растяжения сверх предела текучести болт сохраняет очень стабильную силу зажима, поскольку нагрузка на соединение определяется текучестью материала, а не изменчивостью трения между боковыми сторонами резьбы и поверхностями подшипника, что может изменять показания крутящего момента на 15–25% без изменения фактического предварительного натяга. Процедура затяжки болтов TTY всегда включает базовый крутящий момент, за которым следует один или несколько заданных углов поворота, например «25 Нм 90° 90°». Эта инструкция по углу является четким показателем того, что болт предназначен для одноразового использования — после растягивания в зону текучести упругое восстановление болта оказывается недостаточным для восстановления правильной предварительной нагрузки при второй сборке.

Болты с моментом затяжки (TTA) следуют той же последовательности установки — базовый крутящий момент плюс вращение — но не растягиваются намеренно для податливости. Они работают в пределах эластичности, что означает, что их можно использовать повторно, если они не повреждены. Основная цель шага угла в TTA такая же, как и в TTY: устранение трения как доминирующей переменной, чтобы сила зажима определялась геометрией удлинения болта, а не состоянием смазки. Оба метода представляют собой инженерные решения одной и той же проблемы, с которой сталкиваются современные легкие двигатели: алюминиевые головки цилиндров расширяются с разной температурой, чем чугунные блоки, и возникающее в результате движение во время тепловых циклов может пластически деформировать обычный болт, затянутый исключительно крутящим моментом, что со временем приводит к выходу из строя прокладки. Существуют гибридные конструкции TTY, в которых предусмотрен запас прочности в пределах зоны текучести, что позволяет производить ограниченное количество повторных сборок, но они требуют явного указания производителя — их нельзя предполагать только на основе визуального осмотра.

С точки зрения производства производство болтов TTY требует более строгого контроля постоянства предела текучести материала, чем производство обычных крепежных изделий. Если предел текучести болтов в одной партии различается, пластическая деформация, достигаемая во время установки, также будет различаться, что напрямую влияет на равномерность усилия зажима в многоболтовом соединении, например головке блока цилиндров. Это одна из причин, почему в программах автомобильных крепежных изделий OEM указываются не только минимальные механические свойства, но и допустимые диапазоны предела текучести, что предъявляет поставщикам требования, выходящие далеко за рамки стандартной сертификации класса 10.9 или 12.9.

Почему накатка резьбы после термообработки имеет значение для усталостной долговечности автомобильных крепежных изделий

Последовательность формирования резьбы в зависимости от термообработки — это производственное решение, имеющее измеримые последствия для усталостных характеристик, и это решение, которое отделяет производство высококачественных автомобильных болтов от производства обычных крепежных изделий. Стандартная практика нарезает резьбу на болтах перед термообработкой, поскольку сталь мягче, а формовка проще и быстрее. Однако нарезание резьбы после термообработки — в частности, накатывание резьбы после закалки и отпуска — обеспечивает значительно более высокую усталостную прочность, вызывая сжимающие остаточные напряжения в корнях резьбы именно тогда, когда материал достигает своей окончательной твердости.

Накатка резьбы — это процесс холодной штамповки, при котором штампы из закаленной стали смещают материал для создания профиля резьбы, а не вырезают его. Непрерывный поток зерна, возникающий в результате этого смещения, следуя непрерывному контуру резьбы, принципиально отличается от разорванной зернистой структуры, оставленной нарезанной резьбой. Накатанная резьба обычно на 10–20 % прочнее при статических испытаниях на растяжение и демонстрирует улучшение усталостной прочности на 50–75 % по сравнению с эквивалентной нарезанной резьбой из того же класса материала. В основании резьбы, где концентрация напряжений самая высокая и возникают усталостные трещины, сжимающий слой, создаваемый прокаткой, действует как прямая мера противодействия циклическим растягивающим напряжениям, возникающим под действием динамических нагрузок. Для шатунных болтов двигателя, болтов крышек коренных подшипников и болтов ступиц колес — в тех случаях, когда усталостное разрушение катастрофично и заранее невозможно обнаружить визуально — эта производственная разница является инженерным параметром, важным для безопасности, а не деталью оптимизации производства.

Нарезанию резьбы в обеих последовательностях предшествует холодная ковка головки и хвостовика болта. Холодная высадка при комнатной температуре выравнивает поток металлических зерен вдоль геометрии болта, одновременно улучшая прочность на разрыв и стабильность размеров. Высокоскоростные машины для холодной ковки могут производить тысячи заготовок болтов в час с минимальными отходами материала, поэтому холодная ковка является универсальным стандартом массового производства автомобильных болтов. Сочетание холодноштампованного хвостовика, накатанной резьбы и контролируемой закалки и отпуска определяет производственную цепочку, которая обеспечивает механическую надежность, необходимую производителям автомобильного оборудования при объемах производства.

Геометрия головки болта и доступ к инструменту: соответствие типа привода ограничениям сборки

Выбор геометрии головки автомобильных болтов обусловлен как ограничениями доступа к сборке и оснащением производственной линии, так и требованиями к нагрузке соединения. Современные моторные отсеки, корпуса трансмиссии и подрамники подвески плотно упакованы, а размер зазора под ключ, доступный в каждом соединении, определяет, какие типы головок можно физически установить, особенно когда на скоростях производственной линии используются пневматические или электрические динамометрические инструменты.

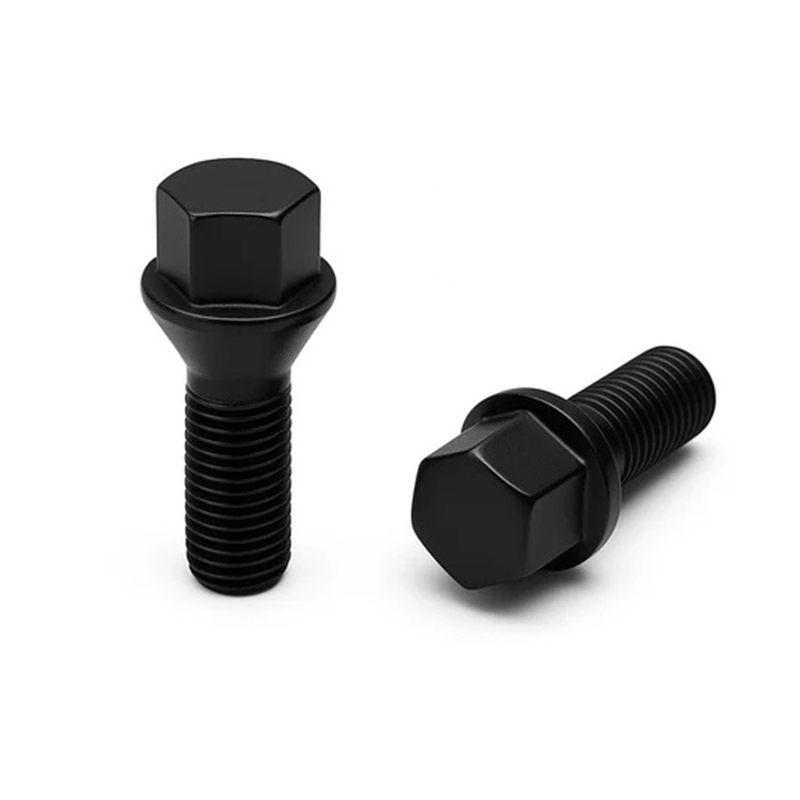

Шестигранная головка

Базовая линия для большинства соединений автомобильных конструкций. Совместим со стандартными головками и накидными ключами, широко доступны во всех стандартных классах и размерах. Угол зацепления приводных поверхностей в 60° ограничивает дугу поворота инструмента, необходимую для изменения положения, до 60°, что достаточно для большинства доступных мест соединения. Недостаток: относительно высокие боковые стенки увеличивают зазор под ключ, что делает шестигранные головки непригодными для работы в узких полостях.

12-гранная (двойная шестигранная) головка

12-гранная головка обеспечивает угол поворота 30° между положениями зацепления — половина поворота, необходимого для повторного зацепления, по сравнению с шестигранной головкой, — что существенно ускоряет повторную установку головки в ограниченном пространстве с ограниченной дугой поворота. Меньший диаметр головки по сравнению с эквивалентным размером шестигранника означает, что головка меньшего размера может дотянуться до болта в труднодоступных зонах. Очень важно, что 12-точечная геометрия обеспечивает более высокую передачу крутящего момента для данного размера головки, поскольку каждая из двенадцати контактных поверхностей меньше и распределяет нагрузку иначе, чем шесть более широких шестигранных поверхностей. Это делает 12-гранные болты стандартными для двигателей с высокими зажимными нагрузками — болты шатуна и болты головки блока цилиндров, где величина крутящего момента и сложность доступа совпадают.

Торцевая головка (внутренний шестигранник/шестигранник)

Цилиндрический профиль головки позволяет устанавливать ее в расточенные отверстия для сборки заподлицо, что часто встречается в кронштейнах тормозных суппортов, крышках привода ГРМ и корпусах коробок передач, где выступающие головки могут конфликтовать с соседними компонентами или уплотняющими поверхностями. Внутренний шестигранный привод полностью удаляет внешний гаечный ключ, позволяя крепежу располагаться в углублениях, недоступных для какой-либо внешней головки. Ограничением является то, что внутренние приводные поверхности более подвержены раскоксовке при высоком крутящем моменте, если они изношены или смещены, поэтому использование ударных отверток для винтов с головкой под торцевой ключ обычно не рекомендуется при точной сборке автомобилей.

Выбор покрытия поверхности автомобильных болтов: баланс между коррозионной стойкостью, риском водородного охрупчивания и коэффициентом трения

Выбор обработки поверхности автомобильных болтов включает в себя три инженерных переменных, которые не оптимизируются в одном направлении: коррозионная стойкость, риск водородного охрупчивания и постоянство коэффициента трения. Нарушение этого баланса привело к задокументированным отказам в процессе эксплуатации — не из-за недостаточной прочности болта, а из-за охрупчивания, вызванного покрытием, или несоответствия крутящего момента и предварительной нагрузки, вызванного неконтролируемым поверхностным трением.

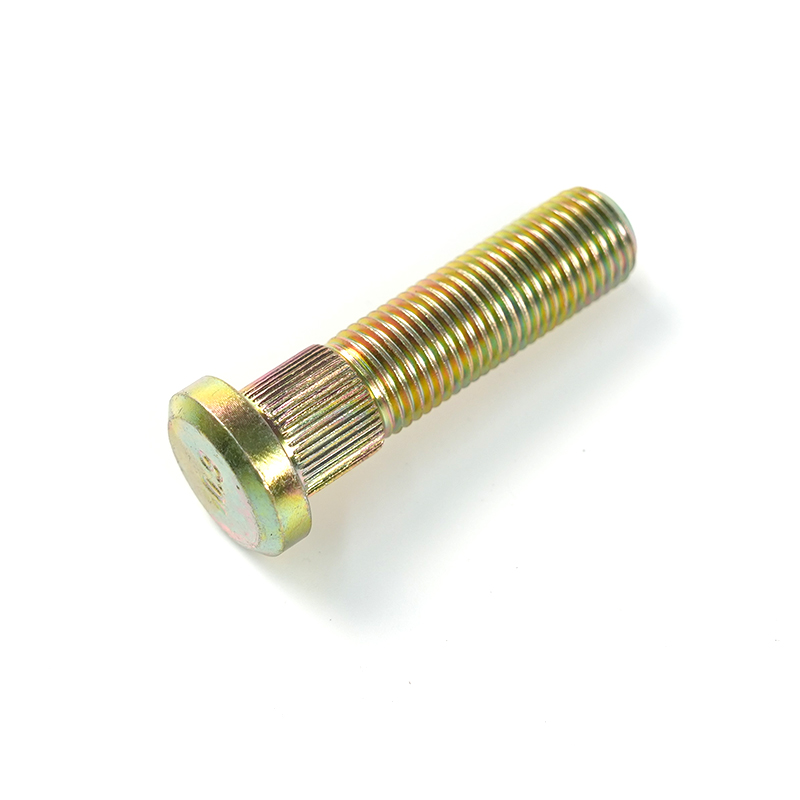

Цинк Гальваника

Самая экономичная защита от коррозии для болтов класса 8.8, применяемых в закрытых помещениях или внутри помещений. Толщина покрытия 5–12 мкм обеспечивает устойчивость к нейтральному солевому туману (NSS) в течение 72–200 часов в зависимости от типа пассивации. Критическое ограничение: при гальванопокрытии в сталь болта попадает водород как побочный продукт процесса кислотного травления и нанесения покрытия. Для болтов класса 10.9 водородное охрупчивание при температуре 200°C в течение 4 часов после нанесения покрытия является обязательным в соответствии с ISO 4042. Для болтов класса 12.9 гальваническое покрытие явно не рекомендуется как стандартом ISO 898-1, так и большинством автомобильных спецификаций OEM - уровни прочности на разрыв и твердости класса 12.9 делают материал особенно восприимчивым к водородному разрушению ниже испытательной нагрузки, возможно, без видимого предупреждения.

Покрытие цинк-никелевым сплавом (10–15% Ni)

Автомобильный стандарт днища и трансмиссии для соединений, подверженных коррозии. Устойчивость к солевому туману обычно превышает 1000–1200 часов, а покрытие сохраняет работоспособность примерно до 200°C, охватывая тепловую зону большинства применений под капотом, включая шпильки выпускного коллектора и крепежные детали турбокомпрессора. Цинк-никель подвергается гальваническому покрытию, поэтому требования к водородной сушке применяются к марке 10,9 и выше, но состав сплава обеспечивает более низкое поглощение водорода, чем чистое цинкование, и окно обжига более надежно контролируется в контролируемых производственных средах. Оно совместимо с заплатками для фиксации резьбы (Nylok, Precote) и является предпочтительным выбором для мировых производителей автомобильного оборудования, определяющих коррозионную стойкость в различных климатических условиях.

Цинк-чешуйчатые покрытия (Dacromet/Geomet/Magni)

Самый безопасный вариант покрытия для высокопрочных болтов класса 10,9 и 12,9. При нанесении без электролитических процессов цинковые чешуйчатые покрытия не содержат водорода в стали, полностью устраняя риск охрупчивания. Толщина покрытия 8–15 мкм обеспечивает устойчивость к солевому туману в течение 500–1000 часов, соответствует требованиям RoHS и REACH (в современных составах отсутствует шестивалентный хром). Коэффициент трения цинковых чешуйчатых покрытий строго контролируется и постоянен между партиями, что значительно улучшает повторяемость крутящего момента до предварительного натяга на автоматизированных сборочных линиях. Именно эта предсказуемость является причиной того, что спецификации цинковых чешуек широко распространены в автомобильных шасси, подвесках и программах крепежа конструкций, где таблица моментов затяжки и ожидаемая предварительная нагрузка на шарниры должны надежно совпадать на миллионах производственных единиц.

Фосфат и масло (черный фосфат)

Используется в основном для болтов OEM-двигателей и трансмиссий, которые работают в смазанной или герметичной среде. Черный фосфат обеспечивает минимальную самостоятельную коррозионную стойкость, но придает контролируемую, равномерную поверхность трения, что особенно важно для болтов двигателя, где ожидается загрязнение смазкой поверхности резьбы и это необходимо учитывать в спецификациях крутящего момента. Темное матовое покрытие также полезно для визуальной идентификации болтов, которые не следует путать с оцинкованными аналогами, имеющими другие значения крутящего момента.

Нестандартная настройка автомобильных болтов: когда инженерные требования OEM превышают спецификации каталога

Доля автомобильных болтов в современном автомобиле, которые можно приобрести непосредственно из стандартного каталога, ниже, чем предполагает большинство неспециалистов. Изменения в архитектуре двигателя, ограничения по упаковке для конкретных платформ, программы снижения веса и комбинации материалов нового поколения в узлах силовых агрегатов электромобилей постоянно выводят требования к крепежным деталям за пределы стандартной геометрии DIN, ISO или SAE. Нестандартная геометрия хвостовика с несколькими диаметрами на одном болте, нестандартная высота головки для ограниченного зазора инструмента, запатентованная форма резьбы для непосредственного зацепления с алюминием без вставок, а также болты со встроенными функциональными характеристиками, такими как направляющие диаметры или уплотнительные заплечики, являются общими требованиями при закупке OEM-автомобилей.

Shanghai Soverchannel Industrial Co., Ltd. — производитель, заложивший свой технический фундамент именно в этой сфере. Компания Shanghai Soverchannel Industrial Co., Ltd., активно занимающаяся производством автомобильных крепежных изделий на протяжении многих лет и действующая через свою производственную базу Nantong Jinzhai Hardware Co., Ltd., управляет программами разработки болтов OEM/ODM, начиная с первоначального проектирования образцов и заканчивая полной производственной проверкой, а не просто выполнением каталогов. Система полного технологического контроля, которая управляет стандартным производством болтов, распространяется на каждую индивидуальную программу: отчеты о проверке первых изделий, соответствие размеров спецификациям чертежей заказчика, сертификация механических свойств в соответствии с расчетным классом и проверка обработки поверхности на соответствие стандартам коррозии OEM.

Спектр продукции выходит далеко за рамки одних лишь болтов. Компания Shanghai Soverchannel Industrial Co., Ltd. производит подходящие гайки, детали для обработки стали, сварочные компоненты и сложные крепежные узлы специальной формы, охватывая полный спектр соединительного оборудования, которое может потребоваться для одной автомобильной подсистемы или сборочного модуля. Для клиентов, управляющих несколькими поставщиками крепежных изделий для одной платформы, объединение в один технически эффективный источник с последовательным управлением качеством снижает нагрузку на проверку, повышает прозрачность цепочки поставок и упрощает документацию для отслеживания, необходимую для производственных сред, регулируемых IATF 16949.

Виды отказов крепежных изделий в автомобильной промышленности и способы их предотвращения при проектировании и производстве

Большинство отказов автомобильных болтов в эксплуатации вызваны не недостаточной номинальной прочностью — они вызваны предсказуемыми механизмами, которые можно устранить путем выбора крепежа, контроля производственного процесса и процедуры установки. Понимание этих режимов сбоев позволяет инженерам и группам по закупкам принимать более обоснованные решения на этапе спецификации, а не диагностировать сбои после их возникновения.

• Усталостный перелом корня резьбы: Самый распространенный вид поломки автомобильного болта. Возникает при циклической нагрузке, когда концентрация напряжений в первом зацепленном основании резьбы превышает предел выносливости материала. Решается посредством накатанной резьбы (а не нарезанной), определения последовательности резьбы после термообработки и правильной предварительной нагрузки, чтобы соединение оставалось сжатым на протяжении всего цикла нагрузки.
• Водородное охрупчивание: Отсроченное хрупкое разрушение, происходящее через несколько часов или дней после установки, вызванное абсорбцией водорода во время гальваники. Происходит при нагрузках ниже номинальной пробной нагрузки без видимого предупреждения. Предотвращается путем указания цинковых чешуйчатых покрытий класса 10,9 и выше или строгим соблюдением протокола обжига, когда гальваника неизбежна.
• Виброразрыхление (саморазрыхление): Микропроскальзывание на стыках резьбы и торца подшипника под действием поперечной вибрации вызывает постепенное вращение гайки или болта, постепенно снижая предварительную нагрузку. Предотвращается за счет зубчатой ​​конструкции фланцев, резьбовых соединений или используемых динамометрических гаек — выбор зависит от величины и частоты вибрации, а также от того, будет ли соединение разбираться при эксплуатации.
• Зачистка резьбы в мягком материале сопряжения: Когда болты ввинчиваются непосредственно в алюминиевые или пластиковые корпуса, необходимо рассчитать длину зацепления резьбы, чтобы предотвратить зачистку до того, как болт достигнет испытательной нагрузки. Эмпирическое правило для алюминия — минимальная длина зацепления, равная 1,5 диаметра болта для класса 8,8 и увеличивающаяся до 2 × для класса 10,9. Ниже этих значений соединение будет разрушаться до того, как болт достигнет расчетного предварительного натяга, независимо от приложенного крутящего момента.
• Релаксация напряжения при повышенной температуре: Болты класса 12.9, используемые в местах с высокими температурами — крепления выхлопной системы, кронштейны турбонагнетателя, крепления моторного отсека вблизи источников тепла — испытывают релаксацию напряжений, поскольку материал расползается под постоянной нагрузкой выше 250–300°C. Это уменьшает предварительную нагрузку с течением времени. Решения включают выбор марок сплавов, рассчитанных на эксплуатацию при повышенных температурах, или переход на нержавеющие сплавы более низкого качества, но способные работать при более высоких температурах, где позволяет запас прочности.

Документирование этих режимов отказов в конкретных местах соединений во время разработки автомобиля и сопоставление характеристик крепежа с каждым риском — это инженерная дисциплина, которая отличает программы крепежа автомобильного уровня от поиска общепромышленных крепежей. Строгость производства, лежащая в основе автомобильных программ, разработанная на основе многолетнего опыта работы в цепочке поставок OEM в Shanghai Soverchannel Industrial Co., Ltd., — это именно то, что делает эту дисциплину применимой в масштабах производства.
