Резьбовой стержень B7 для нефти и газа: Руководство по спецификациям и выбору марки ASTM A193

Фланцевое соединение на нефтепроводе высокого давления не выходит из строя с предупреждением. Нарастает давление, температурные циклы, коррозионные среды контактируют с каждой поверхностью — и когда крепеж не работает, последствия становятся немедленными и серьезными. Вот почему инженеры и группы закупок в нефтегазовой, нефтехимической и энергетической отраслях не используют стандартные резьбовые стержни из углеродистой стали при определении критически важных болтовых соединений. Они указывают ASTM A193 Класс B7 Резьбовые стержни и шпильки — и делали это на протяжении десятилетий, потому что материал каждый раз соответствует техническим требованиям.

В этой статье объясняется, почему B7 является выбором по умолчанию для крепления под высоким давлением, где он применяется в цепочке создания стоимости в нефтегазовой отрасли, как его сравнивать с альтернативными марками и что следует проверить перед размещением оптового заказа на закупку.

Почему стандартные резьбовые стержни не подходят для условий эксплуатации в нефтегазовой отрасли

Большинство промышленных резьбовых стержней изготавливаются из низко- или среднеуглеродистой стали и надежно работают в сухих средах с умеренными температурами — в строительных рамах, креплениях машин, опорах электрических кабельных лотков. Это условия, в которых прочность на разрыв постоянна, а коррозию можно контролировать с помощью цинкового покрытия.

Услуги в нефтегазовой отрасли различаются во всех аспектах. Устьевое оборудование, фланцы трубопроводов и болтовые соединения сосудов под давлением работают при температурах, которые могут превышать 400°C. Внутреннее давление в реакторах гидрирования достигает сотен бар. Среды — сырая нефть, технологические газы нефтепереработки, сероводород, кислотные конденсаты — постоянно воздействуют на поверхности. И последствием поломки соединения является не расшатанный кронштейн полки; это утечка процесса, инцидент безопасности или остановка, которая обходится в сотни тысяч долларов в день.

Стандартная углеродистая сталь быстро теряет прочность на разрыв при температуре выше 200°C, не рассчитана на эксплуатацию в сосудах под давлением и быстро корродирует без защиты поверхности, которая со временем ухудшается. Эти ограничения неприемлемы при креплении нефтегазовых креплений. резьбовые стержни и шпильки, разработанные для требовательных промышленных применений являются единственной подходящей отправной точкой для этого класса обслуживания.

Что такое ASTM A193, класс B7 и почему он является отраслевым стандартом по умолчанию

ASTM A193 — это руководящая спецификация для болтовых материалов из легированной и нержавеющей стали, предназначенных для работы при высоких температурах или высоких давлениях. Марка B7 является наиболее широко используемой маркой в ​​этой спецификации. Он обозначает сталь из хромомолибденового сплава — обычно AISI 4140 или 4142 — которая была закалена и отпущена для достижения точного сочетания прочности, ударной вязкости и жаростойкости.

Процесс закалки и отпуска не является дополнительной отделкой. Это механизм, обеспечивающий производительность B7. Нагрев стали до температуры аустенизации, быстрая закалка в масле или воде, а затем отпуск при контролируемой более низкой температуре улучшает микроструктуру и придает прочность на разрыв, предел текучести и пластичность, которые требуются стандартом ASTM. Без этой обработки та же легированная сталь не будет соответствовать техническим требованиям.

Максимум твердости так же важен, как и минимум. Ограничение твердости на уровне 35 HRC контролирует склонность к водородному охрупчиванию и коррозионному растрескиванию под напряжением — виды разрушения, которые имеют значение в средах, содержащих водород или влажный сероводород. Полный обзор структуры спецификации см. техническое руководство по классификации материалов болтов ASTM A193 предоставляет полезный контекст по охвату оценок и исторической справке.

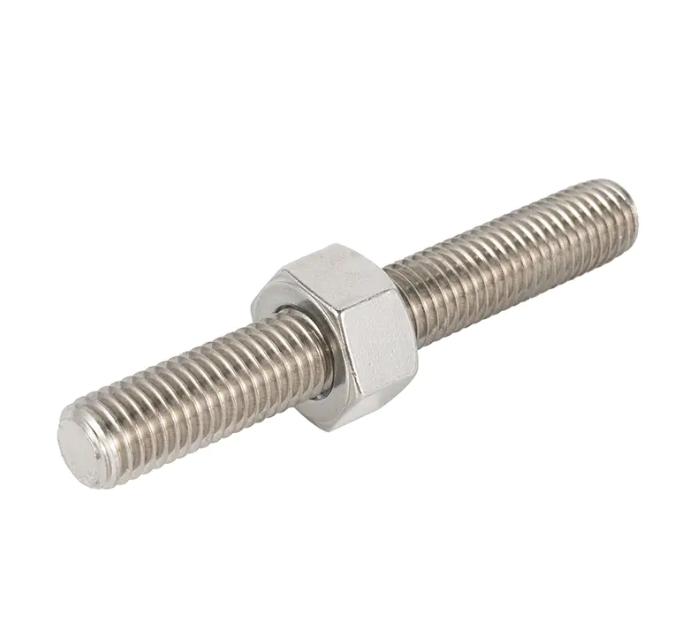

Наш Резьбовые стержни АСТМ А193 Б7, сертифицированные в соответствии с требованиями эксплуатации под высоким давлением. производятся в соответствии с полной спецификацией, и для каждой производственной партии доступны отчеты об испытаниях материалов.

Ключевые области применения: где указаны шпильки B7 в нефтегазовой отрасли

Резьбовые стержни и шпильки B7 используются во всей цепочке создания стоимости нефти и газа, от бурового оборудования до последующей переработки нефти и газа. Общая нить всегда одна: высокое давление, повышенная температура или агрессивное химическое воздействие — обычно все три одновременно.

Фланцевые соединения трубопроводов

Каждое фланцевое соединение нефте- или газопровода высокого давления является потенциальным местом утечки. Шпильки B7 в сочетании с тяжелыми шестигранными гайками ASTM A194 класса 2H являются стандартной системой крепления для фланцев ASME B16.5 классов 600, 900 и выше. Комбинация обеспечивает нагрузку на болты, необходимую для равномерной посадки прокладки и поддержания герметичности при циклическом изменении давления и температуры на протяжении всего срока службы трубопровода.

Сосуды под давлением и реакторы гидрирования

Реакторы гидрирования нефтеперерабатывающих заводов работают при парциальном давлении водорода, которое может достигать 200 бар и более, при температуре выше 300°C. Болты, герметизирующие фланцы реактора, должны сохранять силу зажима при температуре без релаксации ползучести, которая могла бы открыть соединение. Сохранение предела текучести B7 при повышенных температурах — значительно лучше, чем у стандартной углеродистой стали — делает его материалом, указанным в нормах по сосудам раздела VIII ASME для этой области применения.

Устьевое оборудование и манифольдные соединения

На устье скважины елки в сборе и соединения манифольда представляют собой болтовые соединения, которые должны выдерживать внутрискважинное давление на протяжении всего эксплуатационного срока эксплуатации скважины. Шпильки B7 обеспечивают прочность на растяжение для оборудования, отвечающего требованиям API 6A и ASME, сохраняя при этом стабильность размеров в широких температурных колебаниях между температурой окружающей среды на поверхности и температурой добываемой жидкости.

Криогенная инфраструктура СПГ

Оборудование для хранения и транспортировки СПГ представляет собой противоположную проблему: сильный холод, а не жара. Стандартная легированная сталь B7 теряет ударную вязкость при минусовых температурах, поэтому для применения в СПГ требуется другая марка. Для этих услуг наш Резьбовые стержни АСТМ А320 Л7, сертифицированные для работы в криогенных и низкотемпературных условиях. являются правильными спецификациями и разработаны с учетом требований к ударной вязкости, которые не учитываются в B7.

B7 против высокопрочных альтернатив: выбор правильного класса

B7 — правильный выбор для большинства болтовых соединений нефти и газа под высоким давлением, но не для всех случаев применения. Понимание того, когда указывать вариант или альтернативу, предотвращает как недостаточную спецификацию, так и ненужные затраты.

B7 против класса 8 (A354 BD)

A354 класса BD имеет более высокую прочность на разрыв, чем B7 — около 150 фунтов на квадратный дюйм минимум против 125 фунтов на квадратный дюйм — и является стандартом для автомобильных шасси и тяжелых конструкций при температуре окружающей среды. Ключевое отличие – термостойкость. B7 сохраняет значительную прочность примерно до 450°C; Легированная сталь 8-го класса не подходит. Для фланцев для нефтегазовой отрасли при повышенных температурах правильная спецификация B7 является независимой от сравнения прочности на разрыв. Класс 8 подходит для конструкционных болтов при температуре окружающей среды, где расчетным ограничением является максимальная статическая прочность.

B7 против B7M (кислые сервисные среды)

B7M — это вариант того же сплава с более низкой твердостью, максимальная твердость которого составляет 22 HRC, а не 35 HRC, как у B7. Более низкая твердость значительно снижает склонность к сульфидному растрескиванию под напряжением (SSC) в средах, содержащих влажный сероводород — состояние, определенное в NACE MR0175/ISO 15156 как «кислая работа». Если трубопровод или резервуар перекачивает высокосернистую нефть или газ, содержащий H₂S в водной фазе, требуемой спецификацией является B7M, а не стандартный B7. Компромиссом является более низкий предел прочности и текучести, что влияет на конструкцию соединения. Стандарт B7 не приемлем для кислого продукта, как указано; потолок твердости слишком высок.

B7 против B16 (выше 450°C)

Для применений, превышающих температурный потолок B7 — некоторые реакторы риформинга, фланцы паровых перегревателей и болтовые соединения высокотемпературных электростанций — АСТМ А193 В16 (хром-молибден-ванадиевый сплав) сохраняет прочность при температурах, когда B7 начинает расслабляться. B16 предполагает значительную надбавку к стоимости и представляет собой специальный класс; Перед обновлением проверьте фактическую рабочую температуру на соответствие требованиям проектных норм.

Обработка поверхности, продлевающая срок службы в агрессивных средах

Состав легированной стали B7 обеспечивает превосходные механические характеристики, но умеренную внутреннюю коррозионную стойкость. На морских платформах, прибрежных нефтеперерабатывающих заводах, в условиях химической обработки и в любых условиях, связанных с циклическим воздействием влаги, обработка поверхности является основным фактором, определяющим интервал технического обслуживания и общий срок службы крепежного узла.

Покрытие Дакромет

Dacromet — это специальная обработка шпилек B7, предназначенная для работы в агрессивных средах. Покрытие — система чешуек цинка и алюминия на водной основе, отверждаемая при температуре примерно 300°C — обеспечивает устойчивость к нейтральному солевому туману в течение 500–1000 часов в ходе стандартизированных испытаний, значительно превосходя по характеристикам гальваническое цинкование. Важно отметить, что Dacromet наносится без электрохимических процессов, что означает отсутствие абсорбции водорода и риска водородного охрупчивания. Это имеет значение для высокопрочных крепежных изделий B7, для которых существует опасность охрупчивания. Толщина пленки 8–12 микрон позволяет резьбе с покрытием оставаться в пределах класса допуска без нарезания резьбы большего размера, необходимого при горячем цинковании.

Верхнее покрытие из ПТФЭ

Слой ПТФЭ, нанесенный поверх Dacromet, решает проблему трения резьбы, которая вызывает разброс крутящего момента во время установки шпилек большого диаметра. Равномерный коэффициент трения по всем шпилькам в конструкции фланца с несколькими болтами необходим для достижения постоянного напряжения на посадке прокладки — основы герметичного соединения. Верхнее покрытие из ПТФЭ также снижает риск истирания шпилек большого диаметра (M27 и выше), где установочные моменты высоки.

Цинкование

Гальваническое цинкование обеспечивает достаточную защиту стержней B7 в умеренных условиях в закрытых помещениях или на открытом воздухе. Он не предназначен для эксплуатации на море, береговых объектах или в средах с брызгами химикатов. Основное преимущество – стоимость и доступность; для высокопрочных промышленных применений общего назначения, где среда установки не агрессивна, оцинкованный B7 является экономичным выбором.

Контрольный список закупок: что проверить перед заказом стержней с резьбой B7

Резьбовые стержни B7 для обслуживания оборудования с регулируемым давлением требуют документации и проверок, выходящих за рамки проверки размеров и визуального осмотра. Следующий контрольный список отражает минимальные требования к качеству закупок в нефтегазовой, нефтехимической и энергетической отраслях.

• Сертификаты заводских испытаний (MTC) согласно EN 10204 3.1 или 3.2: Подтвердите химический состав и результаты механических испытаний для удельной теплоемкости материала, использованного в вашем заказе. B7 без сертифицированного MTC неприемлем для критически важных служб. Номер плавки в сертификате должен соответствовать физической партии продукта.
• Протоколы испытаний на твердость: Убедитесь, что термообработка достигла целевого диапазона (обычно 26–35 HRC для стандарта B7) и что ни одна отдельная деталь не превышает 35 HRC. Превышение максимальной твердости является основным фактором риска коррозионного растрескивания под напряжением в процессе эксплуатации.
• Проверка резьбового калибра: Убедитесь, что размеры резьбы с покрытием остаются в пределах указанного класса допуска (6g для метрической системы, 2A для унифицированной дюйма) после любой обработки поверхности. Dacromet поддерживает резьбу в пределах допуска; горячее цинкование обычно не обходится без нарезки резьбы после нанесения покрытия.
• Подтверждение сопряжения гаек: Для полноценной эксплуатации стержни B7 должны быть соединены с тяжелыми шестигранными гайками ASTM A194 класса 2H. Наш тяжелые шестигранные гайки для высокопрочных сборок стержней и шпилек доступны в соответствии со стандартами резьбы и обработкой поверхности для полной совместимости при сборке.
• Данные испытаний солевого тумана: Для покрытий Dacromet или других специальных покрытий перед отправкой запросите результаты испытаний сторонней или собственной компании в солевом тумане, подтверждающие, что система покрытия соответствует согласованным спецификациям по коррозионной стойкости.
• Стандарт резьбы и размерная спецификация: Подтвердите метрическую (ISO, DIN 975/976) или дюймовую (ASME B18.31.3) резьбу, номинальный диаметр, шаг и длину. При эксплуатации сосудов под давлением укажите применимые нормы проектирования (раздел VIII ASME, EN 13445), чтобы поставщик мог подтвердить соответствие размеров требованиям к длине болтов фланцевого соединения.
• Нестандартная длина и возможности OEM: Для крупных проектов с одинаковыми требованиями к длине болтов заказ предварительно нарезанных стержней сокращает время подготовки на месте и потери материала. Подтвердите минимальный объем заказа для нестандартной длины, а также то, предлагает ли производитель OEM-производство по чертежам или образцам для особых требований к геометрии.

Приобретение резьбовых стержней и шпилек B7 от производителя с интегрированными производственными возможностями — холодная высадка, накатка резьбы, термообработка и обработка поверхности в рамках единой системы управления качеством — обеспечивает отслеживаемость и стабильность партий, которые необходимы для критически важных сервисных приложений. Для спецификаций, выходящих за рамки стандартных коммерческих диапазонов, определяющим фактором того, сможет ли поставщик действительно поставить то, что требует техническая спецификация, являются возможности индивидуального производства.
