Гайки и пружинные шайбы: типы, материалы и руководство по выбору антивибрационных материалов

Болт, который ослабевает от вибрации, не дает о себе знать. Просто выходит из строя — постепенно, потом сразу. Для инженеров, определяющих крепежные узлы в двигателях, рамах транспортных средств, корпусах вентиляторов и промышленном оборудовании, комбинация гайки и пружинные шайбы является одним из наиболее экономичных и широко проверенных методов поддержания усилия зажима при динамической нагрузке. В этой статье рассказывается, как работает эта комбинация, какие типы подходят для каких применений, как подобрать материалы к окружающей среде и какая обработка поверхности продлевает срок службы в полевых условиях.

Как гайки и пружинные шайбы работают вместе

Одна только гайка, навинченная на болт и затянутая в соответствии со спецификацией, создает зажимное усилие, удерживающее соединение вместе. Проблема в том, что вибрация вызывает микродвижения между сопрягаемыми нитями. Со временем эти небольшие боковые движения уменьшают предварительную нагрузку, и гайка откатывается — часто без каких-либо видимых признаков, пока соединение не выйдет из строя.

Между гайкой и поверхностью подшипника находится пружинная шайба. При затягивании гайка сжимает шайбу. Когда вибрация пытается ослабить гайку, запасенная упругая энергия шайбы сопротивляется вращению назад, прижимаясь к нижней стороне гайки. В результате сохраняется предварительная нагрузка, которую одна гайка не может выдержать в динамических условиях.

Это не лишнее соединение. Гайка обеспечивает прочность зажима и передачу нагрузки; пружинная шайба обеспечивает механизм сохранения предварительной нагрузки. Вместе они удовлетворяют обоим требованиям надежного механического соединения: начальная сила зажима и устойчивая защита от ослабления . Для групп закупок, закупающих полные сборки крепежа, выбор обоих компонентов у одного поставщика, который понимает это взаимодействие — например, проверка полного Ассортимент гаек и шайб от специализированного производителя крепежа — упрощает спецификацию и обеспечивает совместимость размеров.

Типы гаек, используемых в узлах, подверженных вибрации

Не все гайки одинаковы по виброустойчивости, и правильный выбор зависит от величины нагрузки, частоты сборки и серьезности вибрационной среды.

• Шестигранные гайки (стандартные и тяжелые шестигранные): Самый распространенный тип, используемый в общепромышленных, строительных и механических приложениях. Тяжелые шестигранные гайки имеют более широкую опорную поверхность и большее зацепление резьбы, что делает их предпочтительными для соединений конструкций, подвергающихся высоким нагрузкам. Они являются стандартной парой пружинных шайб в большинстве спецификаций сборки.

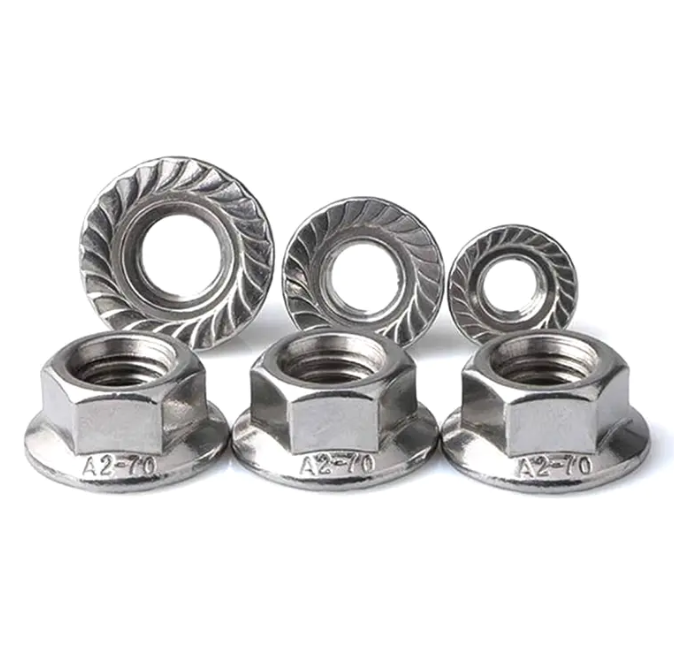

• Фланцевые гайки: Встроенная широкая опорная поверхность, которая распределяет зажимную нагрузку на большую площадь. Полезно там, где основной материал мягкий или где во время сборки затруднено точное позиционирование пружинной шайбы.
• Нейлоновые контргайки: Содержит нейлоновую вставку, которая деформируется по резьбе болта, создавая фиксацию на основе трения. Подходит для более легких вибрационных нагрузок и узлов, которые не часто разбираются. В отличие от пружинных шайб, механизм блокировки ухудшается при многократном использовании.
• Барашковые гайки: Предназначен для ручной затяжки в случаях, когда требуется частое снятие. Обычно не используется с пружинными шайбами ​​в условиях высокой вибрации, но часто используется в узлах, предназначенных для обслуживания с низкой нагрузкой.

Для большинства применений, критичных к вибрации — двигателей, насосов, подрамников транспортных средств, оборудования HVAC — Шестигранная гайка класса 8 или 10 в сочетании со стандартной или усиленной пружинной шайбой остается стандартом по умолчанию. Гайки класса 4 предназначены для легких условий эксплуатации с низким уровнем вибрации, где стоимость является основным фактором.

Типы пружинных шайб и когда использовать каждую

Пружинные шайбы – это не единое изделие. Три основных типа имеют различные механические характеристики, что делает их пригодными для различных условий нагрузки.

• Стандартные (разрезные) пружинные шайбы: Самый широко используемый тип. Винтовой разрез шайбы создает два острых конца, которые врезаются в гайку и поверхность подшипника, увеличивая сопротивление трению наряду с упругим преднатягом. Эффективно в машинном оборудовании общего назначения, электрических корпусах и автомобильных приложениях, не связанных с трансмиссией. Доступны размеры от M3 до M48 в соответствии со спецификациями GB/T 94.1 и эквивалентными DIN 127.
• Усиленные пружинные шайбы: Более толстое поперечное сечение и более высокая жесткость пружины, чем у стандартных шайб. Используется там, где предварительная нагрузка болтов высока и в условиях сильной вибрации — компрессоры, тяжелое промышленное оборудование и соединения стальных конструкций, подверженные динамическим нагрузкам. Они сохраняют предварительную нагрузку в условиях, когда стандартная шайба расплющивается и теряет эффективность.
• Гофрированные (волнистые) пружинные шайбы: Множественные волнообразные волны, распределенные по окружности шайбы. Они обеспечивают более плавное и равномерное распределение нагрузки, чем разрезные шайбы, и предпочтительны в прецизионных приборах, электронике и легких механических узлах, где следы от разрезных шайб на поверхности подшипника недопустимы.

Углеродистая сталь против нержавеющей стали: выбор правильного материала

Выбор материала для гаек и пружинных шайб определяется тремя факторами: требованиями к прочности, воздействием окружающей среды и стоимостью.

Углеродистая сталь используется по умолчанию для общепромышленных и строительных приложений. Он обеспечивает высокую прочность на разрыв при низкой стоимости и доступен во всем диапазоне классов (4, 8, 10). Его ограничением является подверженность коррозии: без обработки поверхности крепеж из углеродистой стали ржавеет во влажной среде или на открытом воздухе. Для внутреннего оборудования, закрытых корпусов и сухих сред углеродистая сталь с оцинкованной или фосфатированной отделкой является практичным и экономичным выбором.

Нержавеющая сталь 304 является стандартным коррозионностойким сортом, подходящим для оборудования пищевой промышленности, архитектурных сооружений, прибрежных сооружений и обычных влажных сред. Он обеспечивает хорошую коррозионную стойкость в большинстве атмосферных условий и немагнитен, что важно в некоторых электрических приложениях. Компромиссом является более низкая твердость по сравнению с термообработанной углеродистой сталью — пружинные шайбы из нержавеющей стали обычно рассчитаны на легкие и средние нагрузки.

Нержавеющая сталь 316 добавляет в сплав молибден, значительно улучшая стойкость к хлоридной коррозии (соленая вода, химическое воздействие). Он предназначен для морского оборудования, морского оборудования, химических перерабатывающих заводов и прибрежной инфраструктуры, где 304 в конечном итоге выйдет из строя. Надбавка к стоимости по сравнению с 304 составляет примерно 20–30%, что полностью оправдано окружающей средой.

Распространенной ошибкой является использование гаек из нержавеющей стали с пружинными шайбами ​​из углеродистой стали или наоборот без учета гальванической совместимости. Во влажной среде контакт разнородных металлов ускоряет коррозию менее благородного материала. Подберите материалы для всего узла крепежа.

Обработка поверхности: соответствие отделки окружающей среде

Для крепежа из углеродистой стали обработка поверхности не является обязательной — она определяет срок службы. Каждый из трех наиболее распространенных методов лечения соответствует разному уровню воздействия.

• Цинковое цинкование (гальваническое или горячее): Стандартная обработка для внутреннего и легкого наружного использования. Гальваническое цинкование обеспечивает умеренную защиту при низкой стоимости и подходит для большинства общих промышленных и строительных применений в неагрессивных средах. Горячее цинкование обеспечивает более толстое покрытие с большей долговечностью на открытом воздухе, но может повлиять на допуск резьбы на крепежных элементах меньшего размера.
• Покрытие Дакромет: Покрытие из чешуек цинка и алюминия на водной основе, наносимое при низкой температуре. Он превосходит гальванический цинк по устойчивости к солевому туману в пять-десять раз, что делает его рекомендуемым средством для обработки деталей днища автомобилей, мостовой арматуры и крепежных элементов наружных конструкций. Dacromet также не подвержен риску водородного охрупчивания, что важно для высокопрочных (класс 10) болтов и гаек.
• Чернение (черный оксид): Конверсионное покрытие, которое само по себе обеспечивает минимальную защиту от коррозии, но снижает отражательную способность и обычно используется в сочетании с маслом или воском. Распространен в оптическом оборудовании, прецизионном оборудовании и в тех случаях, когда требуется одновременно внешний вид и легкая устойчивость к ржавчине. Не подходит для уличной или влажной среды без дополнительного защитного покрытия.

Для наружного применения и сред с высокой влажностью, химическим воздействием или соленым воздухом иерархия выбора ясна: нержавеющая сталь в качестве первого выбора, углеродистая сталь с покрытием Dacromet в качестве экономически эффективной альтернативы и стандартное цинкование только при действительно незначительном воздействии. Неправильный выбор метода лечения является одной из наиболее частых причин преждевременного выхода из строя крепежа при установке на месте.

Сценарии применения: где эта комбинация работает лучше всего

Пара гайка-пружина-шайба охватывает широкий спектр отраслей, но ее ценность наиболее выражена в трех категориях применения.

Двигатели и вращающиеся машины: Электродвигатели, насосы и вентиляторы генерируют устойчивую вибрацию с постоянной частотой. Крепежные элементы крепления опор двигателя, клеммных коробок и корпусов подшипников испытывают постоянную циклическую нагрузку. Стандартные пружинные шайбы с шестигранными гайками класса 8 являются спецификацией сборки в большинстве руководств производителей двигателей именно потому, что эта комбинация имеет проверенную десятилетиями эффективность в таких условиях.

Транспортные средства и транспортное оборудование: Соединения шасси, точки крепления подвески, кронштейны выхлопной системы и крепления панелей кузова — все они работают в условиях высокой вибрации, циклических температур и ударов, вызванных дорогой. Производители автомобильного оборудования и поставщики первого уровня широко используют пружинные шайбы в болтовых соединениях, не требующих крутящего момента. Для менеджеров по закупкам, подбирающих крепеж для сборки автомобилей или послепродажного обслуживания, обеспечение соответствия размеров пружинных шайб марке гаек и размеру болтов так же важно, как и выбор материала.

Промышленное строительство и металлоконструкции: Стальные болтовые соединения в промышленных зданиях, платформах и опорах оборудования выигрывают от использования прочных пружинных шайб, когда конструкция подвергается рабочей вибрации от соседнего оборудования, ветровой нагрузке или сейсмической активности. В этих приложениях высокопрочные конструкционные болты в сочетании с правильно подобранными гайками и шайбами образуют полный узел соединения, который проектируют инженеры-строители.

Поиск и характеристики: что проверить перед заказом

Гайки и пружинные шайбы входят в каталог, но его фактическое качество значительно различается. При выборе закупок для производства или обслуживания проверьте следующее перед размещением объемных заказов.

Сначала подтвердите сертификат материала. Гайки из углеродистой стали марки 8 и гайки из нержавеющей стали 304 выглядят на полке одинаково; сертификат подтверждает фактический состав материала и механические свойства. Авторитетные производители в стандартной комплектации предоставляют протоколы испытаний материалов. Во-вторых, проверьте соответствие размеров соответствующему стандарту — DIN 934 для шестигранных гаек, DIN 127 для разрезных пружинных шайб или эквивалентной спецификации ISO/ANSI для вашего применения. В-третьих, для деталей с обработанной поверхностью запросите результаты испытаний в солевом тумане. Крепеж с покрытием Dacromet, заявленный на устойчивость к соляному туману в течение 480 часов, должен иметь подтверждающие это данные испытаний.

Для OEM-приложений, требующих нестандартных размеров, определенных комбинаций марок или запатентованной обработки поверхности, работайте с производителем, который предлагает Услуги по настройке крепежа OEM и ODM гарантирует бескомпромиссное соблюдение требований к сборке. Стандартные продукты каталога охватывают большинство применений; в крайних случаях решающим фактором при выборе поставщика становятся индивидуальные возможности.
