Обзор общих символов и стандартов потока

I. Общие символы потока
①Npt (национальная труба): стандартная американская конусная труба с помощью угола резьбы 60 °, обычно используемой для применений общего назначения.
②pt (Британская стандартная нить конической трубы): резьба резьбы 55 ° угловой нить, широко используемая для герметизации. Британские трубные нити - это тонкие нити, чтобы поддерживать прочность, так как более глубокие грубые нити ослабевают внешний диаметр трубы.
③PF (параллельная резьба трубки): тип прямой резьбы, используемый в соединениях труб.
④Глин (резьба трубной трубы Whitworth): 55 ° нетребованная запечатанная труба в семье Уиворт. «Глин» представляет цилиндрические трубы, где изменения 55 ° и 60 ° основаны на конкретных функциональных применениях.
⑤ZG (коническая труба): коническая нить типа, обычно встречающийся в фитингах водопроводной трубы, ранее обозначаемый как RC в старых китайских национальных стандартах.
⑥metric и дюймовые потоки: ключевым отличием является представление. Мерные потоки используют шаг (расстояние между потоками), в то время как американские и британские потоки определяются потоками на дюйм (TPI). Метрические резьбы имеют равенственный профиль 60 °, британские нити A 55 ° Isocles Profile, а американские нити - профиль 60 °. Метрические нити измеряются в миллиметрах, тогда как британские и американские нити следуют имперским подразделениям.
⑦pipe резьбы: в первую очередь используются в конвейере, обеспечивая плотную посадку между внутренними и внешними потоками. Доступный как в прямых, так и в конических формах, номинальный диаметр относится к размеру трубопровода, с фактическим резьбовым диаметром, превышающим этот номинальный размер.
⑧Nominal диаметры (например, 1/4, 1/2, 1/8 дюйма): эти значения указывают размер резьбы в британской стандартной системе, измеренный в дюймах.

II Стандарты темы в разных странах
Стандарт унифицированного дюйма, широко принятый в странах на основе дюймов, эта система включает в себя три серии: грубая поток (UNC), тонкий поток (UNC) и дополнительная тонкая потока (UNFF), с дополнительной серией постоянной высоты (ООН).
Метод маркировки: Диаметр потока - потоки на дюйм - код серии - оценка точности.
Примеры:
Грубая нить: 3/8–16unc - 2a
Тонкая нить: 3/8–24Unf - 2a
Дополнительная тонкая нить: 3/8–32Unff - 2a
Постоянный шаг: 3/8–20un - 2a
Первое число (например, 3/8) представляет собой основной диаметр потока в дюймах, который преобразуется в метрику путем умножения на 25,4 (например, 3/8 × 25,4 = 9,525 мм).
Второе число представляет количество потоков на дюйм.
Коды серии (UNC, UNF, UNFF, UN) определяют типы потоков.
Последние два символа (например, 2a) указывают на оценку точности потока.
Преобразование параллельных трубных резьбов на 55 °, происходящих из серии на основе дюйма, эти нити широко используются во всем мире для транспортировки жидкостей, газов и электрических соединений проводки. Тем не менее, разные страны используют разные обозначения, которые должны быть преобразованы в соответствии с международными таблицами сравнения.
Преобразование 55 ° конических резьбов труб. Эти резьбы имеют угол резьбы 55 ° с конусным соотношением 1:16. Они широко используются во всем мире, но в каждой стране есть разные обозначения, на которые можно ссылаться в соответствующей таблице преобразования.
Преобразование 60 ° конических трубных резьбов с углом резьбы 60 ° и конусное соотношение 1:16, эти трубы используются в индустрии машин в Китае, а также в США и бывшем Советском Союзе. Первоначально Китай назвал их «K», позже изменился на «Z», а теперь соответствует стандарту «NPT». Справочные таблицы обеспечивают межнациональные эквиваленты обозначения.
Превращение 55 -° трапециевидных нитей. Эти нити имеют профиль 30 ° и являются объединенными на международном уровне. Их обозначение остается последовательным в разных странах.

II Стандарты темы в разных странах
1. Стандарт погрузки на дюйм на дюйм
Широко принятая в странах, основанной на дюймах, эта система потоков включает в себя три серии: грубая поток (UNC), тонкий поток (UNC) и дополнительная тонкая тема (UNFF), с дополнительной серией постоянного шага (ООН).
Метод маркировки: Диаметр потока - потоки на дюйм - код серии - оценка точности.
Примеры:
Грубая нить: 3/8–16unc - 2a
Тонкая нить: 3/8–24Unf - 2a
Дополнительная тонкая нить: 3/8–32Unff - 2a
Постоянный шаг: 3/8–20un - 2a
Первое число (например, 3/8) представляет собой основной диаметр потока в дюймах, который преобразуется в метрику путем умножения на 25,4 (например, 3/8 × 25,4 = 9,525 мм).
Второе число представляет количество потоков на дюйм.
Коды серии (UNC, UNF, UNFF, UN) определяют типы потоков.
Последние два символа (например, 2a) указывают на оценку точности потока.

2. Конверсии параллельных трубных резьбов 55 °
Потерянные из серии на основе Inch, эти потоки широко используются во всем мире для транспортировки жидкостей, газов и электрических соединений. Тем не менее, разные страны используют разные обозначения, которые должны быть преобразованы в соответствии с международными таблицами сравнения.

3. Конверсии 55 ° конических резьбов трубки
Эти резьбы имеют угол резьбы 55 ° с конусным соотношением 1:16. Они широко используются во всем мире, но в каждой стране есть разные обозначения, на которые можно ссылаться в соответствующей таблице преобразования.

4. Конверсии 60 ° конических трубных резьбов
Эти трубы используются в китайской индустрии машин, а также в США и бывшем Советском Союзе используют угол резьбы 60 °, и соотношение конуса 1:16, а также в США и бывшем Советском Союзе. Первоначально Китай назвал их «K», позже изменился на «Z», а теперь соответствует стандарту «NPT». Справочные таблицы обеспечивают межнациональные эквиваленты обозначения.

5. Конверсии трапециевидных нитей 55 °
Эти потоки имеют профиль 30 ° и являются объединенными на международном уровне. Их обозначение остается последовательным в разных странах.

Iii. Классификация потоков

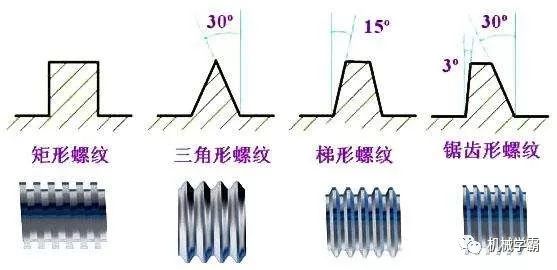

В зависимости от использования потоков, их можно разделить на:
1. Международная система метрических потоков
Тема, принятая нашим национальным стандартным ЦНС. Верхняя часть нити плоская, легко повернуть, а нижняя часть нити имеет дугообразную форму, чтобы увеличить прочность нити. Угол резьбы составляет 60 градусов, а спецификация представлена ​​M. Метрические резьбы можно разделить на грубый и тонкий шаг. Представление такое как M8x1.25. (M: код, 8: номинальный диаметр, 1,25: шаг).
2. Американская стандартная нить
Верх и корень потока плоские, а прочность лучше. Угол резьбы также составляет 60 градусов, а спецификация представлена ​​количеством зубов на дюйм. Этот тип потока можно разделить на три уровня: грубый шаг (NC); тонкий шаг (NF); Дополнительный тонкий шаг (NEF). Представление такое как 1/2-10NC. (1/2: внешний диаметр; 10: количество зубов на дюйм; код NC).
3. Unified Thread

Разработанный совместно Соединенными Штатами, Великобританией и Канадой, это наиболее часто используемая британская тема.

Угол резьбы также составляет 60 градусов, а спецификация выражается в количестве зубов на дюйм. Этот тип потока можно разделить на грубый поток (UNC), тонкий поток (UNC) и дополнительный тонкий поток (UNEF). Представление составляет 1/2-10UNC. (1/2: внешний диаметр; 10: количество зубов на дюйм; код UNC).

4. Sharp V Think

Верх и корень заострены, со слабой силой, и он не часто используется. Угол резьбы составляет 60 градусов.

5. Whitworth Thread

Тема принята Британским национальным стандартом. Угол резьбы составляет 55 градусов, а символ - «w». Подходит для прокатного производства. Представление составляет w1/2-10 (1/2: внешний диаметр; 10: количество зубов на дюйм; код W).
6. Некл. Нить
Это стандартная тема, установленная немецкой DIN. Это подходит для соединения лампочек и резиновых шлангов. Символ "Rd".
7. Трубная резьба
Это нить, используемая для предотвращения утечки, и часто используется для подключения газовых или жидких трубных фитингов. Угол резьбы составляет 55 градусов. Его можно разделить на прямые трубы с кодом "P.S., N.P.S." и косой трубы с кодом «N.P.T.». Его конус - 1:16, то есть 3/4 дюйма на фут.
8. квадратная нить
Он обладает высокой эффективностью передачи, второй только для шариковых нитей, но его нельзя отрегулировать гайками после износа, что является его недостатком. Обычно используется для винтов в визе и резьбах кранов.

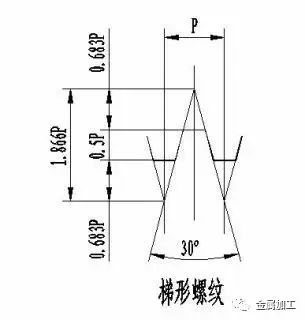

9. Трапезиидальная нить
Это также называется поток ACME. Эффективность передачи немного ниже, чем в квадратных нити, но ее можно отрегулировать с помощью гайков после износа. Угол метрического резьбы составляет 30 градусов, а угла имперского нити составляет 29 градусов. Обычно используется для свинцового винта токарных станков. Символ "tr".

10. Подпорная нить
Также известный как поток скоси, он подходит только для однонаправления. Такие как винтовые домкраты, давления и т. Д. Символ - «Бу».
11. Шарная нить
Это нить с лучшей эффективностью передачи. Его трудно изготовить и имеет очень высокую стоимость. Он используется в точной машине. Такие как ведущий винт станок с ЧПУ.
Индикация британских болтов
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH-это левый поток (RH-это правый поток, который может быть опущен).
(2) 2n Double-Tread Thread.
(3) 5/8 Британская нить, внешний диаметр 5/8 ".
(4) 3 Длина болта 3 ".
(5) 13 нить имеет 13 зубов на дюйм.
(6) UNC Unified Standard Ride Coarse Pitch.
(7) Подгонка 2 -го уровня, внешняя резьба (3: плотная посадка; 2: средняя посадка; 1: свободная подгонка) a: внешняя нить (может быть пропущена), B: внутренняя потока.

Имперская нить
Размер имперской резьбы обычно выражается в виде количества резьбов на дюйм длины резьбы, называемых «нитью на дюйм», что является точности взаимным шагом. Например, нить с 8 резьбами на дюйм имеет шаг 1/8 дюйма.
