Стержни с полной резьбой: промышленное применение, марки и руководство по выбору

Пройдитесь по любой крупной строительной площадке, промышленному предприятию или электроустановке, и вы увидите проходящие через них резьбовые стержни — удерживающие потолочные решетки на месте, закрепляющие основания оборудования, поддерживающие кабельные лотки и связывающие конструкционную сталь. Среди различных доступных типов, стержни с полной резьбой выделяются как самые универсальные: имеют непрерывную резьбу от одного конца до другого, их можно обрезать до любой необходимой длины на месте, расположить в любой точке по длине и отрегулировать после установки. Для инженеров и групп по закупкам, закупающих крепежные детали для различных областей применения, такая гибкость является существенным эксплуатационным преимуществом. В этом руководстве рассказывается, что такое стержни с полной резьбой, где они используются, как выбрать правильный сорт и на что обращать внимание во время установки.

Чем стержни с полной резьбой отличаются от других крепежных деталей

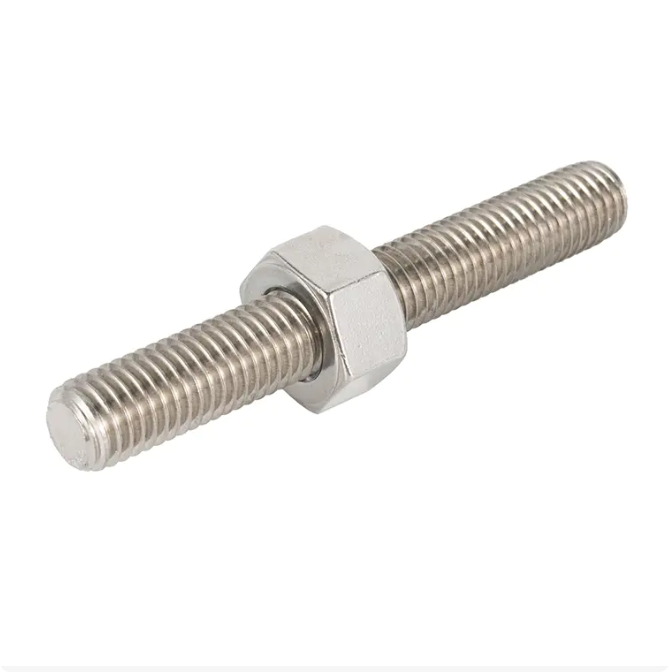

Отличительной чертой стержня с полной резьбой является непрерывная резьба по всей его длине — отсутствие гладкого стержня, отсутствие нерезьбовой средней части. Эта единственная конструктивная особенность создает возможности, с которыми не могут сравниться крепежные детали с частичной резьбой.

Сравните основные типы бок о бок:

Поскольку стержень с полной резьбой не имеет головки и фиксированной зависимости от длины, он идеально подходит для применения на больших пролетах — потолочные подвески, опоры подвесных труб, структурные стяжки—, где точка соединения меняется, а резка на месте является стандартной практикой. Гайку можно расположить в любом месте стержня, а два стержня можно соединить встык с помощью соединительной гайки, что расширяет радиус действия без специального изготовления.

Исследуйте наши Ассортимент продукции с полностью резьбовым стержнем для стандартных и нестандартных размеров для марок углеродистой стали, легированной стали и нержавеющей стали.

Основные промышленные применения стержней с полной резьбой

Немногие крепежные изделия встречаются в стольких различных отраслях промышленности, как стержни с полной резьбой. Сочетание регулируемости, прочности на разрыв и доступности коррозионно-стойких материалов делает его выбором по умолчанию для задач по креплению на большие расстояния в следующих секторах.

Строительство — Стальные конструкции, потолочные балки и предварительно встроенное крепление

В строительстве конструкций стержни с полной резьбой используются для соединения компонентов стального каркаса, соединения анкерных систем, встроенных в бетон, с надземными конструкциями и подвешивания систем потолочных решеток к верхним плитам. Возможность резки на точные длины на месте устраняет необходимость в изготовлении крепежных деталей по индивидуальному заказу для каждой точки соединения. Предварительно заделанные стержни, залитые в бетон во время заливки, создают точки крепления для последующих структурных соединений — технология, широко используемая в основаниях колонн, фундаментах оборудования и системах поддержки навесных стен. Для соединений конструкционной стали, стальная конструкция высокопрочные болты дополнять резьбовые стержни там, где требуется более высокое усилие зажима при компактных схемах расположения болтов.

Машины — Сборка оборудования и соединения рам

В машиностроении и сборке промышленного оборудования стержни с полной резьбой служат болтами крепления рамы, элементами позиционирования приспособлений и регулируемыми ходовыми винтами, при этом скользящая гайка должна перемещаться по длине стержня. Непрерывная резьба позволяет регулировать положение соединенных компонентов после сборки — возможность, которую не могут обеспечить болты фиксированной длины. Это делает их стандартными компонентами рам машин, испытательных приспособлений и модульных сборочных систем, где точная настройка размеров является частью процесса установки.

Энергетика — Кабельные лотки, кабельные опоры и крепление трансформаторов

Электроустановки в значительной степени зависят от резьбовых стержней для подвешивания кабельных лотков к конструктивным потолкам и стенам, поддержки трубопроводов и крепления трансформаторного и распределительного оборудования к монтажным рамам. Стержни обычно соединяются с гайками швеллеров и пружинными гайками для перемещения без использования инструментов вдоль систем каналов стоек — стандартный метод подвески при коммерческих и промышленных электромонтажных работах. Скорость установки и гибкость позиционирования делают стержни с полной резьбой предпочтительным крепежом для этих систем.

Нефтехимическое и трубопроводное машиностроение — Соединения на большие расстояния и коррозионностойкое крепление

На нефтехимических заводах и в трубопроводной инфраструктуре резьбовые стержни используются для поддержки трубопроводов на длинных горизонтальных участках, крепления клапанов и приборов к трубным стойкам, а также крепления резервуаров и сосудов высокого давления к конструктивным опорам. Сложные условия на нефтеперерабатывающих заводах и заводах по химической переработке — высокие температуры, химическое воздействие, повышенная влажность — требуют использования материалов определенной марки вместо стандартной углеродистой стали. Именно здесь становятся важными марки легированной стали и варианты нержавеющей стали, как описано в разделе "Материалы" ниже.

Декоративная инженерия — Подвешивание, освещение и регулировка навесных стен в помещении

При архитектурных и внутренних работах стержни с полной резьбой обеспечивают регулируемую систему подвешивания подвесных светильников, декоративных потолочных элементов и регулировку кронштейнов навесных стен. Возможность расположить гайку в любом месте по длине стержня и зафиксировать ее на месте позволяет подрядчикам точно настраивать высоту установки после фиксации стержня — практическое преимущество при работе с неровными конструктивными потолками или наклонными поверхностями.

Классы материалов и требования к эксплуатационным характеристикам

Выбор правильной марки материала является наиболее важным решением при выборе спецификации для стержней с полной резьбой. Каждая из трех основных категорий касается определенного набора условий труда.

Стандартная углеродистая сталь — Общего назначения

Резьбовые стержни из низко- и среднеуглеродистой стали (обычно соответствующие стандарту ASTM A307 Grade A или эквивалентным стандартам DIN/ISO) являются выбором по умолчанию для внутренних конструкций, сухих сред и некритических узлов. Они обеспечивают наилучшее соотношение цены и прочности на разрыв и просты в резке, нарезании резьбы и оцинковке, обеспечивая умеренную защиту от коррозии. Для стандартного строительства, каркаса машин и внутренних электромонтажных работ в защищенных средах обычно подходящей спецификацией является углеродистая сталь.

Высокопрочная легированная сталь — Эксплуатация при высоких нагрузках и высоких температурах

Если стандартной углеродистой стали недостаточно — указаны трубопроводные системы высокого давления, оборудование для производства электроэнергии, узлы сосудов под давлением и конструктивные соединения, требующие повышенной прочности на разрыв — марки легированной стали. Наиболее широко используется сталь ASTM A193 Grade B7 — легированная хромом и молибденом сталь, которая закаливается и отпускается для достижения минимального предела текучести 105 ksi и предела прочности на растяжение 125 ksi. Он рассчитан на рабочие температуры до 427°C (800°F), что делает его стандартной спецификацией для нефтегазовой отрасли, энергетики и креплений тяжелой промышленности. Наш Резьбовые стержни ASTM A193 B7 для эксплуатации при высоких температурах производятся в соответствии с полными спецификациями, при этом отчеты об испытаниях материалов доступны для каждой партии.

Для низкотемпературных и криогенных применений — широко используется на предприятиях СПГ и в инфраструктуре холодильных камер — ASTM A320 Grade L7 обеспечивает требуемую ударную вязкость при отрицательных температурах, которую не может обеспечить стандартная легированная сталь B7. Посмотрите наш Резьбовые стержни ASTM A320 L7 для эксплуатации при низких температурах для спецификаций и доступных размеров.

Нержавеющая сталь — Коррозионностойкая и высокочистая среда

В средах, где углеродистая сталь подвергается коррозии неприемлемо быстро — прибрежное строительство, химическая переработка, пищевые и фармацевтические предприятия, наружные архитектурные работы — резьбовые стержни из нержавеющей стали. Класс 304 охватывает большинство внутренних и общих наружных применений. Марка 316, содержащая молибден для повышения устойчивости к хлоридам и химическому воздействию, необходима в морских, нефтехимических и кислотных средах. Компромиссом является стоимость: стержни из нержавеющей стали имеют значительную ценовую надбавку по сравнению с углеродистой сталью, поэтому важна правильная оценка воздействия на окружающую среду перед спецификацией.

Как выбрать правильный стержень с полной резьбой для вашего проекта

Четыре технических параметра определяют, будет ли стержень с полной резьбой правильно работать в данном случае.

1. Диаметр и шаг резьбы

Диаметр и шаг резьбы должны соответствовать гайкам и резьбовым отверстиям в узле. Метрические стержни соответствуют стандартам ISO (наиболее распространенными в промышленных работах являются стержни серий M6–M64); стержни дюймовой серии соответствуют стандартам UNC или UNF согласно ASME B1.1. Смешение метрической и дюймовой фурнитуры является распространенной ошибкой установки, которая приводит к срыву резьбы — перед заказом проверьте стандарт резьбы всех сопрягаемых компонентов.

2. Длина и резка на месте

Стержни с полной резьбой обычно поставляются стандартной длины 1 метр или 3 метра (или эквивалентной имперской длины) и нарезаются по размеру на месте с помощью ножовки, угловой шлифовальной машины или стержнереза. После резки отрезанный конец следует зачистить и, при необходимости, повторно заделать резьбонарезной плашкой, чтобы обеспечить чистое зацепление гайки. Заказ стержней, близких к необходимой длине, сокращает как отходы материала, так и время резки.

3. Обработка поверхности

Для стержней из углеродистой стали, находящихся на открытом воздухе или в умеренно агрессивных средах, цинкование (электрогальванизация) обеспечивает базовую защиту. Горячее цинкование обеспечивает более тяжелое покрытие и значительно более длительный срок службы на открытом воздухе. Для условий сильной коррозии более надежным вариантом будет использование нержавеющей стали, чем нанесение поверхностных покрытий на углеродистую сталь. Наш тяжелые шестигранные гайки для резьбовых стержневых узлов доступны в соответствующих вариантах обработки поверхности для обеспечения гальванической совместимости во всем крепежном узле.

4. Совместимость сопрягаемого оборудования

Полностью резьбовой стержень выполняет функцию части системы. Гайки, шайбы и сопряженные с ним муфты должны соответствовать стандарту резьбы, классу и обработке поверхности. Для стержня из высокопрочного сплава (B7) стандартной парой являются тяжелые шестигранные гайки ASTM A194 Grade 2H. Для нержавеющих стержней используйте нержавеющие гайки того же сорта, чтобы избежать гальванической коррозии на границе раздела. Несоответствие марки гайки марке стержня — особенно использование гаек стандартной прочности на высокопрочных стержнях — передает напряжение более слабому компоненту и ставит под угрозу номинальную производительность узла.

Советы по установке и распространенные ошибки, которых следует избегать

Полностью резьбовые стержни просты в установке, но большинство сбоев в полевых условиях обусловлено несколькими повторяющимися ошибками.

Резка без удаления заусенцев. Отрезанный конец с заусенцем или сжатой резьбой не позволит гайке войти в зацепление чисто. Всегда удаляйте заусенцы с обрезанных концов напильником или шлифовальной машиной и повторно чеканите резьбу штампом, если рез был сделан лезвием, искажающим профиль резьбы. Нажатие гайки на поврежденную резьбу приводит к истиранию и затрудняет или делает невозможным последующую разборку.

Недостаточная затяжка в подвесках. Резьбовые стержни в подвесных потолках — потолочные решетки, кабельные лотки, освещение — полагаются на правильный крутящий момент гайки для защиты зажимной нагрузки от вибрации. Недостаточно затянутые соединения постепенно ослабевают, особенно в условиях механической вибрации от оборудования HVAC или пешеходного движения на этажах выше. Используйте динамометрический ключ или калиброванный ударный гайковерт и нанесите резьбовой фиксатор в местах, где ожидается вибрация.

Пропуск противозадирных устройств на нержавеющих узлах. Нити из нержавеющей стали склонны к истиранию — оксидный слой, который придает нержавеющей стали коррозионную стойкость, также увеличивает трение между сопряженными нитями из нержавеющей стали под действием крутящего момента. Как только начинается истирание, гайка заклинивает, и стержень необходимо отрезать. Перед сборкой нанесите на нержавеющую резьбу противозадирный состав на основе дисульфида молибдена или ПТФЭ и медленно затяните вручную, прежде чем прикладывать крутящий момент.

Использование неправильного сорта гайки. В конструкциях с высокой нагрузкой и давлением гайка должна быть рассчитана на соответствие стержню. Стандартная шестигранная гайка на стержне A193 B7 сорвется до того, как стержень поддастся — неисправность кроется в гайке, а не в стержне, и узел не подает никаких предупреждений, прежде чем отпустить ее. Для всех высокопрочных стержневых узлов укажите тяжелые шестигранные гайки соответствующего класса ASTM A194.

Игнорирование теплового расширения при эксплуатации в условиях высоких температур. В энергетике и нефтехимии, где стержни работают при повышенных температурах, сборка должна выдерживать тепловое расширение. Соединения с фиксированным концом без учета расширения создают изгибающее напряжение в стержне по мере нагрева системы. При выборе стержней с полной резьбой для эксплуатации при высоких температурах ознакомьтесь с применимым техническим стандартом в отношении требований к компенсаторам.
